กระจกประตูบานอื่นนอกเหนือจากประตูด้านคนขับไม่สามารถใช้งานได้ (ไม่สามารถใช้งานด้วยสวิตช์หลักกระจกไฟฟ้าหรือสวิตช์ย่อยแต่ละตัว [ระบบกระจกไฟฟ้า]

id0903a0433900

คำอธิบาย	กระจกประตูบานอื่นนอกเหนือจากประตูด้านคนขับไม่สามารถใช้งานด้วยสวิตช์หลักกระจกไฟฟฟ้าหรือสวิตช์ย่อยแต่ละตัว

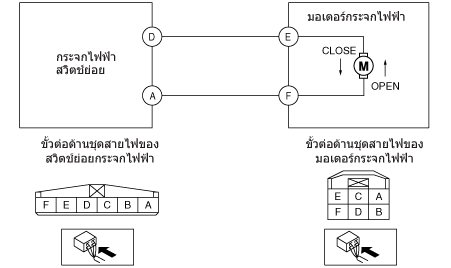

สาเหตุที่เป็นไปได้	•  สวิตช์ย่อยกระจกไฟฟ้าบกพร่อง •  มอเตอร์กระจกไฟฟ้าบกพร่อง •  ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างขั้วต่อไปนี้: ―  ขั้ว A ของสวิตช์ย่อยกระจกไฟฟ้า และขั้ว F ของมอเตอร์กระจกไฟฟ้า ―  ขั้ว D ของสวิตช์ย่อยกระจกไฟฟ้า และขั้ว E ของมอเตอร์กระจกไฟฟ้า •  วงจรเปิดในชุดสายไฟระหว่างขั้วต่อไปนี้: ―  ขั้ว A ของสวิตช์ย่อยกระจกไฟฟ้า และขั้ว F ของมอเตอร์กระจกไฟฟ้า ―  ขั้ว D ของสวิตช์ย่อยกระจกไฟฟ้า และขั้ว E ของมอเตอร์กระจกไฟฟ้า •  หน้าสัมผัสขั้วต่อไม่ดีหรือขั้วเสียหาย

ขั้นตอนการวิเคราะห์

ขั้นตอน	การตรวจสอบ		การใช้งาน
1	การตรวจสอบขั้วต่อมอเตอร์กระจกไฟฟ้า •  OFF สวิตช์กุญแจ •  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) •  ปลดขั้วต่อมอเตอร์กระจกไฟฟ้า •  ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ •  ขั้วต่อเป็นปกติ ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
		ไม่ใช่	ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 5
2	การตรวจสอบขั้วต่อสวิตช์ย่อยกระจกไฟฟ้า •  ปลดขั้วต่อสวิตช์ย่อยกระจกไฟฟ้า •  ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ •  ขั้วต่อเป็นปกติ ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
		ไม่ใช่	ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 5
3	การตรวจสอบขั้ว E และ F ของมอเตอร์กระจกไฟฟ้า •  ต่อขั้วต่อที่ปลดออกกลับคืน •  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) •  วัดแรงเคลื่อนไฟฟ้าที่ขั้ว E และ F ของมอเตอร์กระจกไฟฟ้าในขณะใช้งานสวิตช์ย่อยกระจกไฟฟ้า ―  ขั้ว E ในระหว่างการปิด ―  ขั้ว E ในระหว่างการเปิด •  แรงเคลื่อนไฟฟ้าเป็น B+ ใช่หรือไม่?	ใช่	เปลี่ยนมอเตอร์กระจกไฟฟ้า จากนั้นไปยังขั้นตอนที่ 5 (ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหน้า) (ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหลัง)
		ไม่ใช่	ไปยังขั้นตอนถัดไป
4	การตรวจสอบสวิตช์ย่อยกระจกไฟฟ้า •  ตรวจสอบสวิตช์ย่อยกระจกไฟฟ้า (ดู การตรวจสอบสวิตช์ย่อยกระจกไฟฟ้า) •  สวิตช์ย่อยกระจกไฟฟ้าเป็นปกติใช่หรือไม่?	ใช่	โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่ •  ขั้ว A ของสวิตช์ย่อยกระจกไฟฟ้า และขั้ว F ของมอเตอร์กระจกไฟฟ้า •  ขั้ว D ของสวิตช์ย่อยกระจกไฟฟ้า และขั้ว E ของมอเตอร์กระจกไฟฟ้า ถ้ามีขั้วต่อร่วม: •  ตรวจสอบการสึกหรอ ความเสียหาย หรือการหลุดออกของขั้วต่อร่วมและขั้วต่างๆ รวมทั้งตรวจสอบวงจรเปิดหรือการลัดวงจรในชุดสายไฟร่วมเพื่อระบุตำแหน่งที่บกพร่อง •  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง ถ้าไม่มีขั้วต่อร่วม: •  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิดหรือการลัดวงจร ไปยังขั้นตอนถัดไป
		ไม่ใช่	เปลี่ยนสวิตช์ย่อยกระจกไฟฟ้า จากนั้นไปยังขั้นตอนถัดไป (ดู การถอด/ติดตั้งสวิตช์ย่อยกระจกไฟฟ้า)
5	ตรวจยืนยันว่าสาเหตุความผิดปกติได้รับการแก้ไขแล้วหรือไม่ •  ระบบกระจกไฟฟ้าทำงานเป็นปกติใช่หรือไม่?	ใช่	การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายปัญหาแก่ลูกค้า)
		ไม่ใช่	ตรวจยืนยันอาการปัญหาในตารางการแก้ไขปัญหาตามอาการและทำการวิเคราะห์ความบกพร่องอื่นๆ ตามความเหมาะสม
