กระจกประตูบานอื่นนอกเหนือจากประตูด้านคนขับไม่สามารถใช้งานได้ (ไม่สามารถใช้งานด้วยสวิตช์ย่อยแต่ละตัว แต่สามารถใช้งานด้วยสวิตช์หลักกระจกไฟฟ้า) [ระบบกระจกไฟฟ้า]

id0903a0433600

คำอธิบาย	กระจกประตูบานอื่นนอกเหนือจากประตูด้านคนขับไม่สามารถใช้งานด้วยสวิตช์ย่อยแต่ละตัว แต่สามารถใช้งานด้วยสวิตช์หลักกระจกไฟฟ้า
สาเหตุที่เป็นไปได้	•  สวิตช์ย่อยกระจกไฟฟ้าบกพร่อง •  วงจรแหล่งจ่ายไฟสวิตช์ย่อยกระจกไฟฟ้าบกพร่อง ―  เกิดการลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างฟิวส์ P.WINDOW1 30A และขั้ว C ของสวิตช์ย่อยกระจกไฟฟ้า ―  วงจรเปิดในชุดสายไฟระหว่างฟิวส์ P.WINDOW1 30A และขั้ว C ของสวิตช์ย่อยกระจกไฟฟ้า •  หน้าสัมผัสขั้วต่อไม่ดีหรือขั้วเสียหาย •  ลูกค้าใช้งานไม่ถูกต้องหรือไม่ทราบ

ขั้นตอนการวิเคราะห์

ขั้นตอน	การตรวจสอบ		การใช้งาน
1	ตรวจยืนยันว่าสาเหตุความบกพร่องคือการใช้งานภายใต้สภาวะอนุญาตการทำงานหรือไม่ •  ปิดสวิตช์ตัดกำลังไฟฟ้า (จุดสัมผัส: ปิด) และทำการปิด/ปิด •  ระบบกระจกไฟฟ้าทำงานเป็นปกติใช่หรือไม่?	ใช่	ระบบเป็นปกติ (แจ้งให้ลูกค้าทราบเกี่ยวกับสวิตช์ตัดกำลังไฟฟ้า)
		ไม่ใช่	ไปยังขั้นตอนถัดไป
2	การตรวจสอบขั้วต่อสวิตช์ย่อยกระจกไฟฟ้า •  OFF สวิตช์กุญแจ •  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) •  ปลดขั้วต่อสวิตช์ย่อยกระจกไฟฟ้า •  ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ •  ขั้วต่อเป็นปกติ ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
		ไม่ใช่	ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 4

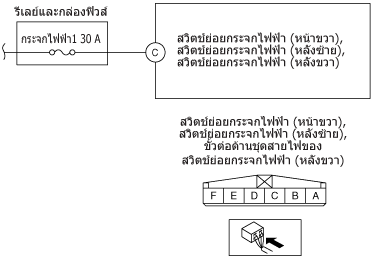

3	ตรวจยืนยันว่าสาเหตุความบกพร่องเป็นวงจรแหล่งจ่ายไฟสวิตช์ย่อยกระจกไฟฟ้าใช่หรือไม่ •  ต่อขั้วต่อสวิตช์ย่อยกระจกไฟฟ้า •  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) •  วัดแรงเคลื่อนไฟฟ้าที่ขั้ว C ของสวิตช์ย่อยกระจกไฟฟ้า (ด้านชุดสายไฟรถยนต์) •  แรงเคลื่อนไฟฟ้าเป็น B+ ใช่หรือไม่?	ใช่	เปลี่ยนสวิตช์ย่อยกระจกไฟฟ้า จากนั้นไปยังขั้นตอนถัดไป (ดู การถอด/ติดตั้งสวิตช์ย่อยกระจกไฟฟ้า)
		ไม่ใช่	ตรวจสอบฟิวส์ P.WINDOW1 30A •  หากฟิวส์เสียหาย: ―  เปลี่ยนฟิวส์ •   หากฟิวส์ปกติ: ―  โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างฟิวส์ P.WINDOW1 30A และขั้ว C ของสวิตช์ย่อยกระจกไฟฟ้าหรือไม่ ถ้ามีขั้วต่อร่วม: •  ตรวจสอบการสึกหรอ ความเสียหาย หรือการหลุดออกของขั้วต่อร่วมและขั้วต่างๆ รวมทั้งตรวจสอบวงจรเปิดหรือการลัดวงจรในชุดสายไฟร่วมเพื่อระบุตำแหน่งที่บกพร่อง •  ซ่อมหรือเปลี่ยนชิ้นส่วนในตำแหน่งที่บกพร่อง ถ้าไม่มีขั้วต่อร่วม: •  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิดหรือการลัดวงจร ไปยังขั้นตอนถัดไป
4	ตรวจยืนยันว่าสาเหตุความผิดปกติได้รับการแก้ไขแล้วหรือไม่ •  ระบบกระจกไฟฟ้าทำงานเป็นปกติใช่หรือไม่?	ใช่	การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายปัญหาแก่ลูกค้า)
		ไม่ใช่	ตรวจยืนยันอาการปัญหาในตารางการแก้ไขปัญหาตามอาการและทำการวิเคราะห์ความบกพร่องอื่นๆ ตามความเหมาะสม
