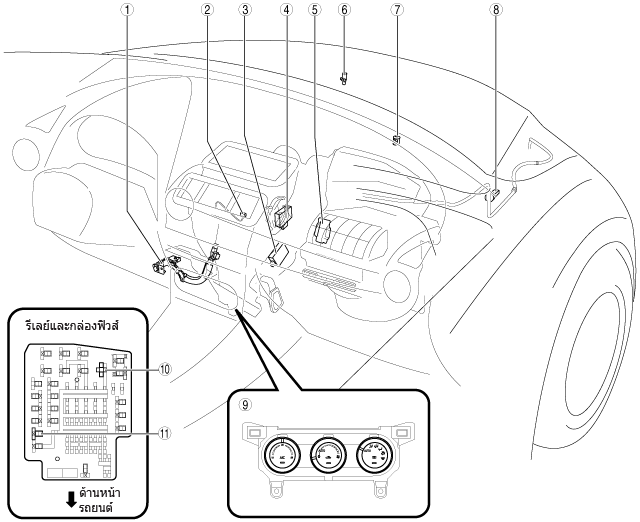

ภาพตำแหน่งระบบควบคุม HVAC [เครื่องปรับอากาศอัตโนมัติ]

id0740a1803600

am2zzw00009647

1	เซ็นเซอร์อุณหภูมิห้องโดยสาร (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิห้องโดยสาร [เครื่องปรับอากาศอัตโนมัติ]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิห้องโดยสาร [เครื่องปรับอากาศอัตโนมัติ])
2	เซ็นเซอร์อุณหภูมิอีวาปอเรเตอร์ (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิอีวาปอเรเตอร์ [เครื่องปรับอากาศอัตโนมัติ]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิอีวาปอเรเตอร์ [เครื่องปรับอากาศอัตโนมัติ])
3	แอคทูเอเตอร์ผสมอากาศ (ดู การถอด/ติดตั้งแอคทูเอเตอร์ผสมอากาศ [เครื่องปรับอากาศอัตโนมัติ]) (ดู การตรวจสอบแอคทูเอเตอร์ผสมอากาศ [เครื่องปรับอากาศอัตโนมัติ])
4	แอคทูเอเตอร์โหมดทิศทางการไหลของอากาศ (ดู การถอด/ติดตั้งแอคทูเอเตอร์โหมดทิศทางการไหลของอากาศ [เครื่องปรับอากาศอัตโนมัติ]) (ดู การตรวจสอบแอคทูเอเตอร์โหมดทิศทางการไหลของอากาศ [เครื่องปรับอากาศอัตโนมัติ])
5	แอคทูเอเตอร์อากาศเข้า (ดู การถอด/ติดตั้งแอคทูเอเตอร์อากาศเข้า [เครื่องปรับอากาศอัตโนมัติ]) (ดู การตรวจสอบแอคทูเอเตอร์อากาศเข้า [เครื่องปรับอากาศอัตโนมัติ])
6	เซ็นเซอร์อุณหภูมิภายนอก (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศอัตโนมัติ]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศอัตโนมัติ])
7	เซ็นเซอร์ตรวจจับแสงอาทิตย์ (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับแสงอาทิตย์ [เครื่องปรับอากาศอัตโนมัติ]) (ดู การตรวจสอบเซ็นเซอร์ตรวจจับแสงอาทิตย์ [เครื่องปรับอากาศอัตโนมัติ])
8	เซ็นเซอร์แรงดันน้ำยาแอร์ (ดู การถอด/ติดตั้งเซ็นเซอร์แรงดันน้ำยาแอร์ [เครื่องปรับอากาศอัตโนมัติ]) (ดู การตรวจสอบเซ็นเซอร์แรงดันน้ำยาแอร์ [เครื่องปรับอากาศอัตโนมัติ])
9	ชุดควบคุมอุณหภูมิ (ดู การถอด/ติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศอัตโนมัติ]) (ดู การตรวจสอบชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศอัตโนมัติ])
10	รีเลย์โบลเวอร์ (ดู ตำแหน่งรีเลย์) (ดู การตรวจสอบรีเลย์)
11	รีเลย์ A/C (ดู ตำแหน่งรีเลย์) (ดู การตรวจสอบรีเลย์)
