การถอด/ติดตั้งสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ท [F65M-R]

id0510q1160100

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดขั้วต่อสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ท

3.  ถอดสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ทออกโดยทำตามขั้นตอนดังนี้:

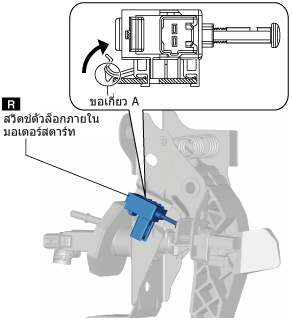

(1)  ปลดตะขอ A ออกตามทิศทางลูกศรที่แสดงในภาพ

am2zzw00009964

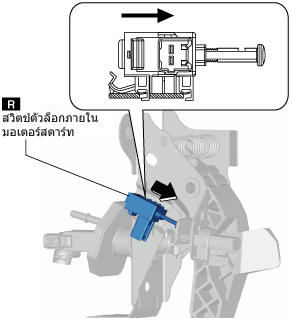

(2)  เลื่อนสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ทตามทิศทางลูกศรที่แสดงในภาพ

am2zzw00009965

(3)  ถอดสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ทออกจากแป้นคลัตช์

am2zzw00009966

4.   ติดตั้งสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ทโดยทำตามขั้นตอนดังนี้:

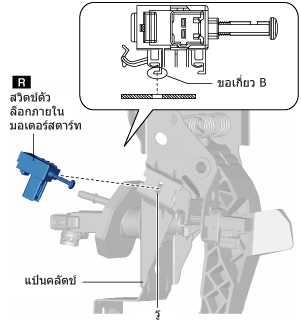

(1)  สอดตะขอ B ของสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ทอันใหม่เข้าไปในรูแป้นคลัตช์

am2zzw00009967

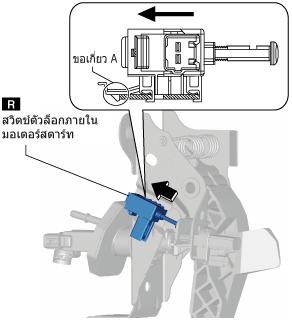

(2)  ในขณะที่กดสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ทแนบกับแป้นคลัตช์ เลื่อนสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ทจนกว่าตะขอ A จะล็อกตามทิศทางลูกศรที่แสดงในภาพ

am2zzw00009968

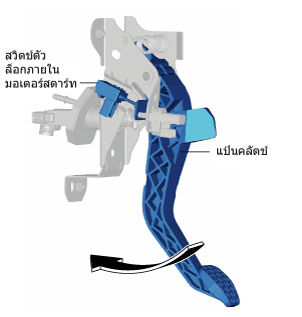

5.  เหยียบคลัตช์จนสุดตามทิศทางของลูกศร และตรวจสอบให้แน่ใจว่าได้ยินเสียงคลิกจากสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ท

am2zzw00009969

6.  ติดตั้งขั้วต่อสวิตช์ตัวล็อกภายในมอเตอร์สตาร์ท

7.  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

8.  เหยียบคลัตช์จนสุดและตรวจสอบให้แน่ใจว่าเครื่องยนต์สตาร์ท
