การถอด/ติดตั้งส่วนประกอบของดุมล้อ [เบรกหลัง (ดรัมเบรก)]

id0312a8800400

ข้อควรระวัง

•  การปฏิบัติขั้นตอนต่อไปนี้โดยไม่ถอดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกก่อน อาจทำให้วงจรเปิดในชุดสายไฟได้หากชุดสายไฟถูกดึงโดยไม่ตั้งใจ ก่อนปฏิบัติงานในขั้นตอนต่อไปนี้ ให้ปลดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง (ด้านเพลา) และยึดไว้ในตำแหน่งที่เหมาะสมในที่ที่ชุดสายไฟของเซ็นเซอร์จะไม่ถูกดึงโดยไม่ตั้งใจขณะซ่อมแซมรถยนต์

1.  ถอดดรัมเบรกหลัง (ดู การถอด/ติดตั้งเบรกหลัง (ดรัมเบรก))

2.  ถอดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง ออกจากส่วนประกอบของดุมล้อ

am2zzw00007246

3.  ถอดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกจากตัวยึดและวางไว้ด้านข้างเพื่อไม่ให้กีดขวางการซ่อมแซม

4.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

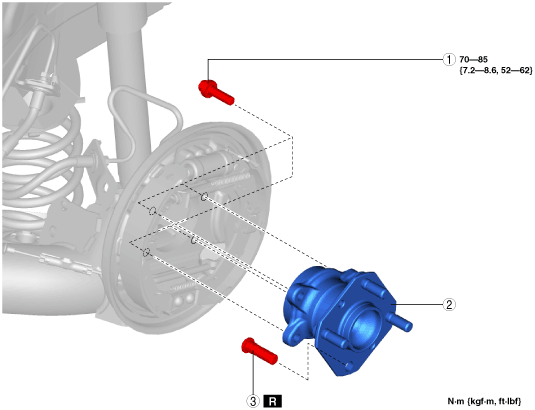

am2zzw00007247

1	โบลท์
2	ส่วนประกอบของดุมล้อ
3	โบลท์ดุมล้อหลัง (ดู หมายเหตุการถอดโบลท์ดุมล้อหลัง) (ดู หมายเหตุการติดตั้งโบลท์ดุมล้อหลัง)

หมายเหตุการถอดโบลท์ดุมล้อหลัง

หมายเหตุ

•  ถอดเฉพาะโบลท์ดุมล้อหลังออกเท่านั้นถ้ามีอาการผิดปกติใดๆ

1.  ถอดโบลท์ดุมล้อหลังออกจากส่วนประกอบของดุมล้อด้วยแท่นอัด

adejjw00008690

หมายเหตุการติดตั้งโบลท์ดุมล้อหลัง

1.  อัดโบลท์ดุมล้อหลังตัวใหม่เข้ากับส่วนประกอบของดุมล้อด้วยแท่นอัด

adejjw00008691
