การถอด/ติดตั้งโช้คอัพหน้าและคอยล์สปริง

id021300800200

ข้อควรระวัง

•  การปฏิบัติขั้นตอนต่อไปนี้โดยไม่ปลดเซ็นเซอร์วัดความเร็วล้อ ABS ด้านหน้าออกก่อน อาจทำให้วงจรเปิดในชุดสายไฟได้ถ้าเผลอดึงชุดสายไฟ ก่อนที่จะทำการปฏิบัติงานในขั้นตอนต่อไปนี้ ให้ปลดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า (ด้านเพลา) และยึดไว้ในตำแหน่งที่เหมาะสมซึ่งจะไม่ถูกดึงโดยไม่ตั้งใจขณะทำการซ่อมบำรุง

1.  ถอดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า ออกจากแกนบังคับเลี้ยว

am2zzw00008255

2.  ถอดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้าออกจากโช้คอัพหน้าและวางไว้ด้านข้างเพื่อไม่ให้กีดขวางการซ่อมแซม

am2zzw00008256

3.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

4.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

5.  ติดตั้งชุดสายไฟของเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า ดังรูป

am2zzw00007231

6.  ตรวจสอบศูนย์ล้อและปรับตั้งใหม่หากจำเป็น (ดู การตั้งศูนย์ล้อหน้า)

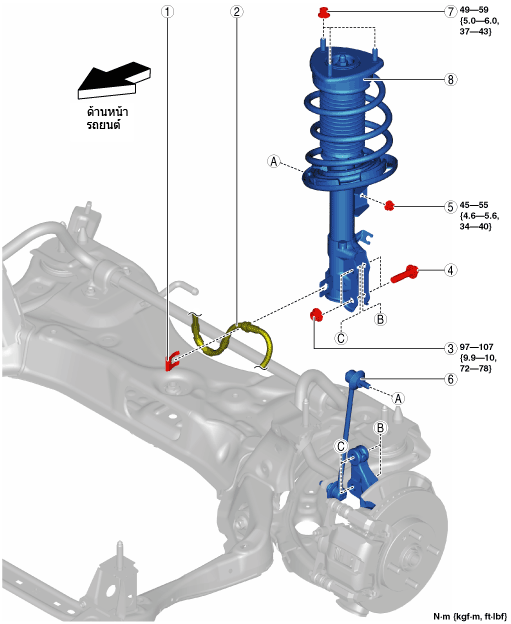

am2zzw00008257

1	คลิป (ท่อเบรกหน้า)
2	ท่อเบรกหน้า
3	น็อต (ส่วนล่างของโช้คอัพหน้า)
4	โบลท์ (ส่วนล่างของโช้คอัพหน้า) (ดู หมายเหตุการถอดโบลท์ (ส่วนล่างของโช้คอัพหน้า))
5	น็อต (ส่วนบนก้านควบคุมเหล็กกันโคลงหน้า)
6	ก้านควบคุมเหล็กกันโคลงหน้า
7	น็อต (ส่วนบนของโช้คอัพหน้า)
8	โช้คอัพหน้าและคอยล์สปริง

หมายเหตุการถอดโบลท์ (ส่วนล่างของโช้คอัพหน้า)

1.  ติดตั้งแกนบังคับเลี้ยวเข้ากับโช้คอัพหน้า สอดโบลท์จากทิศทางดังต่อไปนี้ จากนั้นขันแน่นตามค่าแรงขันที่กำหนด

―  ด้านขวาของรถ: ใส่โบลท์จากด้านหน้ารถ

―  ด้านซ้ายของรถ: ใส่โบลท์จากด้านหลังรถ
