การบันทึกรหัส DTC [SKYACTIV-D 1.5]

id0102q2042800

วิธีการใช้งาน

ข้อควรระวัง

•  ตรวจสอบค่าจากมาตรบันทึกระยะทางเสมอเพื่อตรวจสอบว่ายังไม่ได้ทำการซ่อมแซมตามรหัส DTC เนื่องจากไม่สามารถลบการบันทึกรหัส DTC ได้

หมายเหตุ

•  การระบุเวลาหลังจากบันทึกรหัส DTC จะแตกต่างกันไป ทั้งนี้ขึ้นอยู่กับรหัส DTC ดังนั้น ลำดับ (หมายเลขบันทึก) รหัส DTC ที่ถูกบันทึกและลำดับความบกพร่องที่เกิดขึ้นอาจไม่ตรงกัน

1.  แบ่งรหัส DTC ออกเป็นกลุ่มโดยอ้างอิงจากค่าจากมาตรบันทึกระยะทาง

2.  ตรวจสอบลำดับการบันทึกและทำการวิเคราะห์ตามลำดับจากกลุ่มรหัสที่ถูกบันทึกไว้ในตอนแรก

หมายเหตุ

•  หากรหัส DTC จำนวนมากของค่าจากมาตรบันทึกระยะทางเหมือนกันเกือบทั้งหมด การวิเคราะห์จะสามารถทำได้อย่างมีประสิทธิภาพโดยการพิจารณารหัส DTC เป็นกลุ่ม เนื่องจากมีความเป็นไปได้ที่รหัส DTC เหล่านั้นจะถูกบันทึกเนื่องมาจากสาเหตุเดียวกัน

หมายเหตุ

•  หากขั้วต่อหรือการเชื่อมต่อชุดสายไฟไม่ดี อาจทำให้ตรวจพบความบกพร่องชั่วคราวและรหัสที่ค้างอยู่อาจถูกบันทึก (หากเป็นรหัส DTC ของรอบการขับขี่ที่สอง) จากนั้น ความบกพร่องจะถูกยกเลิก รหัสที่ค้างอยู่จะถูกลบและไม่สามารถบันทึกได้

ในกรณีนี้ รหัสที่ค้างอยู่ที่ถูกบันทึกไว้ก่อนหน้าในการบันทึกรหัส DTC จะสามารถตรวจสอบได้

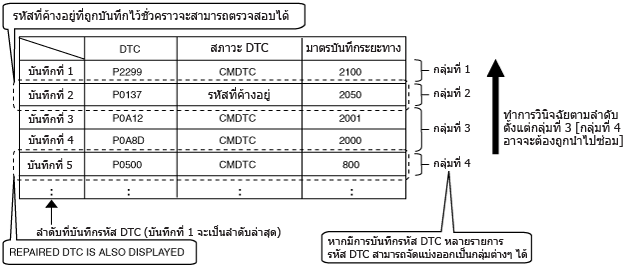

สถานการณ์ที่ควรใช้งาน

am2zzw00008297

ขั้นตอนการใช้งาน

1.  เชื่อมต่อ M-MDS เข้ากับ DLC-2

2.  หลังการระบุรุ่นรถยนต์ ให้เลือกรายการต่อไปนี้จากหน้าจอเริ่มต้นของ M-MDS

(1)  “Operational Record”

3.  จากนั้น เลือกรายการต่อไปนี้จากหน้าจอเมนู

(1)  การบันทึกรหัส DTC (PCM)

4.  แสดงประวัติการบันทึกรหัส DTC ตามคำแนะนำบนหน้าจอ
