การถอดแยก/ประกอบชุดโคมไฟหน้า

id091800816000

1.  ถอดแยกตามลำดับที่แสดงในรูป

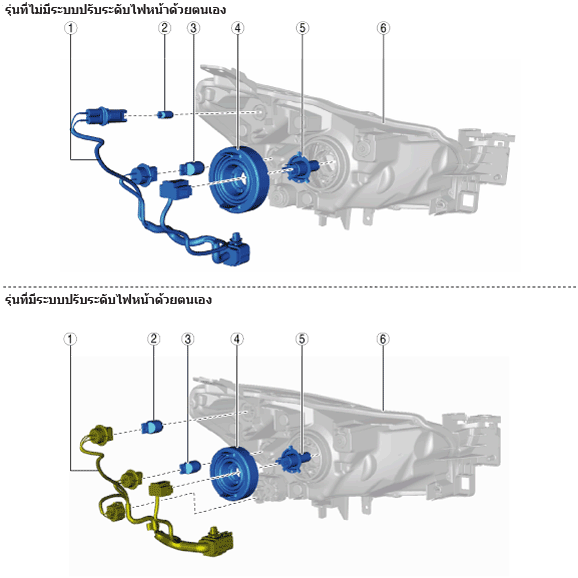

ชุดโคมไฟหน้า (แบบหลอดไฟ)

am2zzw00010668

1	ชุดสายต่อ (ดู หมายเหตุการถอดชุดสายต่อ)
2	หลอดไฟหรี่ (ดู การถอด/ติดตั้งหลอดไฟหรี่)
3	หลอดไฟเลี้ยวหน้า (ดู การถอด/ติดตั้งหลอดไฟเลี้ยวหน้า)
4	ฝาครอบ (ดู หมายเหตุการติดตั้งฝาครอบ)
5	หลอดไฟสูง/ไฟต่ำไฟหน้า (ดู การถอด/ติดตั้งหลอดไฟหน้า)
6	ชุดโคมไฟหน้า

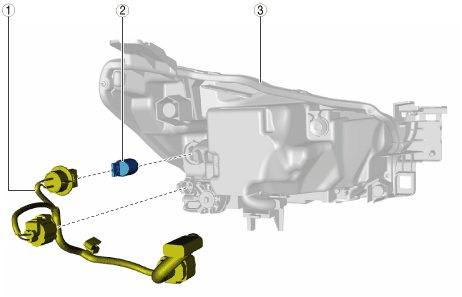

ชุดโคมไฟหน้า (แบบ LED)

adejjw00009644

1	ชุดสายต่อ (ดู หมายเหตุการถอดชุดสายต่อ)
2	หลอดไฟเลี้ยวหน้า (ดู การถอด/ติดตั้งหลอดไฟเลี้ยวหน้า)
3	ชุดโคมไฟหน้า

2.  ประกอบกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการถอดสายสั้น

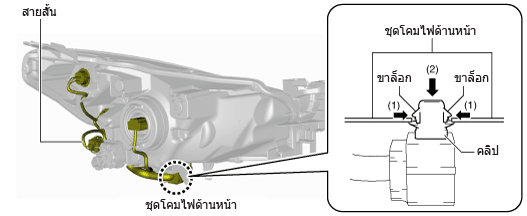

1.  กดขาล็อกคลิปตามทิศทางลูกศร (1) ดังภาพ พร้อมกดคลิปตามทิศทางลูกศร (2) เพื่อถอดขาล็อกคลิปออกจากชุดโคมไฟหน้า

am2zzw00010669

2.  ดึงคลิปออกจากชุดโคมไฟหน้าและถอดสายสั้นออก

หมายเหตุการติดตั้งฝาครอบ

ข้อควรระวัง

•  ถ้ามีช่องว่างระหว่างตัวเรือนกับฝาครอบ น้ำอาจเล็ดลอดผ่านช่องว่างเข้าไปและส่งผลให้เกิดไฟฟ้าช็อต, การลัดวงจร, ฝ้าหรือหยดน้ำภายในชุดโคมไฟหน้า ตรวจสอบให้แน่ใจว่าไม่มีช่องว่างระหว่างตัวเรือนกับฝาครอบ

1.  ติดตั้งฝาครอบเข้ากับตัวเรือนโดยอย่าให้มีช่องว่างระหว่างตัวเรือนกับฝาครอบ

am2zzw00010670
