การถอด/ติดตั้งบานพับเบาะหลัง

id091300999100

บานพับด้านข้าง

5HB

1.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(2)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(3)  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(4)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(5)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(6)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(7)  โบลท์ติดตั้งจุดยึดส่วนล่างของเข็มขัดนิรภัยเบาะหลังตัวกลาง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลังตัวกลาง)

(8)  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(9)  แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

2.  ถอดโบลท์ออก (ดู หมายเหตุการติดตั้งโบลท์)

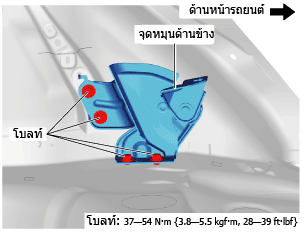

am2zzw00009850

3.  ถอดบานพับด้านข้างออก

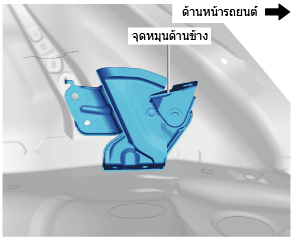

am2zzw00009851

4.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

4SD

1.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(2)  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(3)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(4)  แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

2.  ถอดโบลท์ออก (ดู หมายเหตุการติดตั้งโบลท์)

am2zzw00009850

3.  ถอดบานพับด้านข้างออก

am2zzw00009851

4.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการติดตั้งโบลท์

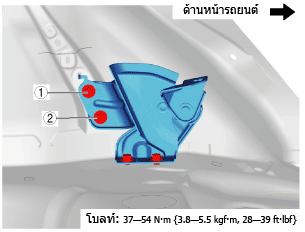

1.  ติดตั้งโบลท์ตามลำดับที่แสดงในภาพ

am2zzw00009852

บานพับตัวกลาง

1.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(2)  โบลท์ติดตั้งจุดยึดส่วนล่างของเข็มขัดนิรภัยเบาะหลังตัวกลาง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลังตัวกลาง)

(3)  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

2.  ถอดโบลท์ออก (ดู หมายเหตุการติดตั้งโบลท์)

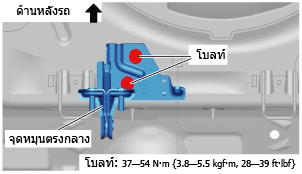

am2zzw00009853

3.  ถอดบานพับตัวกลางออก

am2zzw00009854

4.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการติดตั้งโบลท์

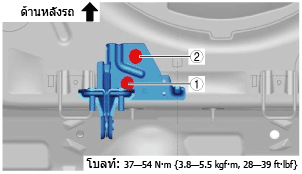

1.  ติดตั้งโบลท์ตามลำดับที่แสดงในภาพ

am2zzw00009855
