การปรับตั้งประตู

id091100521100

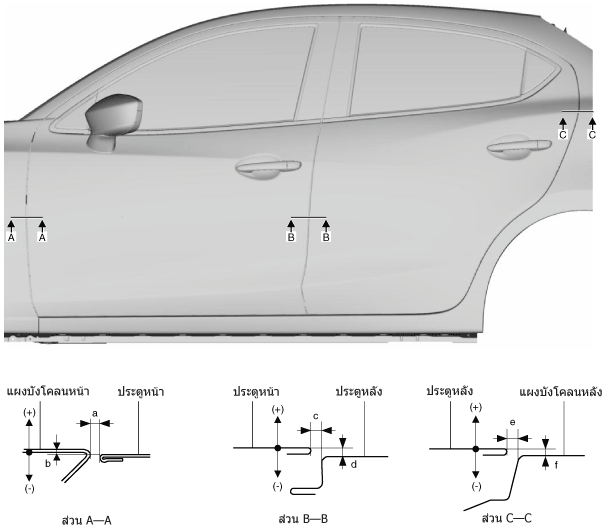

1. วัดส่วนต่างของระยะห่างและความสูงระหว่างประตูกับตัวถังรถ

am2zzw00008903

ระยะห่างมาตรฐาน

a: 2.7—4.5 มม. {0.11—0.17 นิ้ว}

b: –1.0—1.0 มม. {–0.039—0.039 นิ้ว}

c: 2.7—4.5 มม. {0.11—0.17 นิ้ว}

d: –1.0—1.0 มม. {–0.039—0.039 นิ้ว}

e: 2.5—4.5 มม. {0.10—0.17 นิ้ว}

f: –1.0—1.0 มม. {–0.039—0.039 นิ้ว}

• ถ้าค่าที่วัดได้เกินกว่าระยะห่างมาตรฐาน ให้ปรับตั้งประตูโดยใช้ขั้นตอนต่อไปนี้:

1. คลายโบลท์ติดตั้งบานพับประตูและปรับตั้งประตู (ดู การถอด/ติดตั้งประตูหน้า) (ดู การถอด/ติดตั้งประตูหลัง)

2. ขันแน่นโบลท์และน็อตติดตั้งบานพับประตู (ดู การถอด/ติดตั้งประตูหน้า) (ดู การถอด/ติดตั้งประตูหลัง)

3. ตรวจสอบระยะห่างและส่วนต่างความสูงระหว่างประตูกับตัวถังอยู่ในเกณฑ์ที่กำหนด

หมายเหตุ

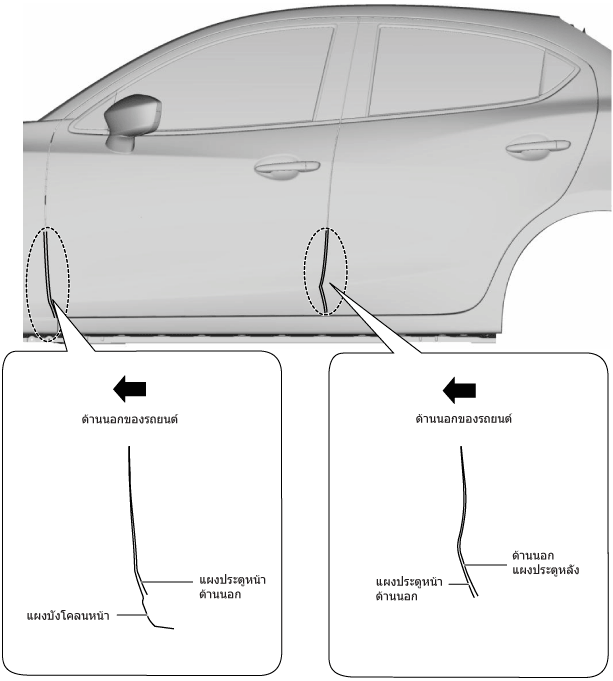

• เพื่อป้องกันไม่ให้สีลอกจากการกะเทาะ รูแผงประตูหน้าด้านนอกและแผงประตูหลังส่วนล่างจึงมีรูปร่างดังรูป

am2zzw00008904

2. ตรวจสอบว่าเปิด/ปิดประตูได้คล่องตัว

3. ฉีดหรือเทน้ำลงไปที่ประตูและบริเวณรอบๆ โดยใช้สายยางหรือเครื่องฉีดน้ำล้างรถแรงดันสูง แล้วตรวจสอบว่าไม่มีการรั่วซึมของน้ำ
