การถอดแยก/ประกอบกันชนหน้า

id091000800400

1.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ไฟตัดหมอกหน้า (รุ่นที่มีไฟตัดหมอกหน้า) (ดู การถอด/ติดตั้งไฟตัดหมอกหน้า)

(2)  ท่อระบบทำความสะอาดไฟหน้า (รุ่นที่มีระบบทำความสะอาดไฟหน้า) (ดู การถอด/ติดตั้งท่อระบบทำความสะอาดไฟหน้า)

(3)  ฝาครอบระบบทำความสะอาดไฟหน้า (รุ่นที่มีระบบทำความสะอาดไฟหน้า) (ดู การถอด/ติดตั้งฝาครอบระบบทำความสะอาดไฟหน้า)

(4)  แอคทูเอเตอร์ระบบทำความสะอาดไฟหน้า (รุ่นที่มีระบบทำความสะอาดไฟหน้า) (ดู การถอด/ติดตั้งแอคทูเอเตอร์ระบบทำความสะอาดไฟหน้า)

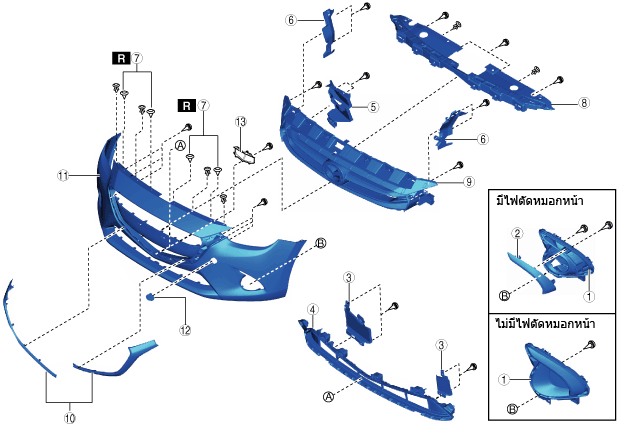

2.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงไว้ในตาราง

am2zzw00008730

1	ฝาครอบไฟตัดหมอกหน้า (รุ่นที่มีไฟตัดหมอกหน้า) ฝาครอบช่องไฟตัดหมอกหน้า (รุ่นที่ไม่มีไฟตัดหมอกหน้า)
2	ตัวยึดฝาครอบไฟตัดหมอกหน้า (รุ่นที่มีไฟตัดหมอกหน้า)
3	แผ่นปิดตะแกรงติดกันชน (รุ่นที่มีแผ่นปิดตะแกรงติดกันชน)
4	ตะแกรงติดกันชน
5	แผ่นปิดกระจังหน้าหม้อน้ำ (รุ่นที่มีแผ่นปิดกระจังหน้าหม้อน้ำ)
6	แผ่นซีล
7	หมุดย้ำ
8	ตัวยึดกระจัง
9	กระจังหน้าหม้อน้ำ
10	ครอบหน้ากระจังส่วนล่าง
11	หน้ากระจังกันชนหน้า
12	ฝาปิดหูลากพ่วง
13	ตะแกรงติดกันชนตรงกลาง (รุ่นที่มีตะแกรงติดกันชนตรงกลาง)

3.  ประกอบกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการถอดหมุดย้ำ

1.  เมื่อถอดหมุดย้ำ ให้ปฏิบัติตามขั้นตอนต่อไปนี้:

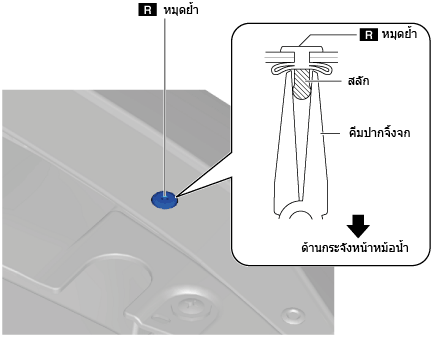

(1)  ยึดสลักของหมุดย้ำจากด้านกระจังหน้าหม้อน้ำโดยใช้คีมปากจิ้งจก

am2zzw00008731

(2)  ใช้เส้นผ่านศูนย์กลางรูเจาะต่อไปนี้

เส้นผ่านศูนย์กลางรูเจาะ:

4.5 มม. {0.18 นิ้ว}

ข้อควรระวัง

•  ถ้าใช้เส้นผ่านศูนย์กลางรูเจาะไม่เหมาะสม หน้ากระจังกันชนหน้าและกระจังหน้าหม้อน้ำอาจได้รับความเสียหาย

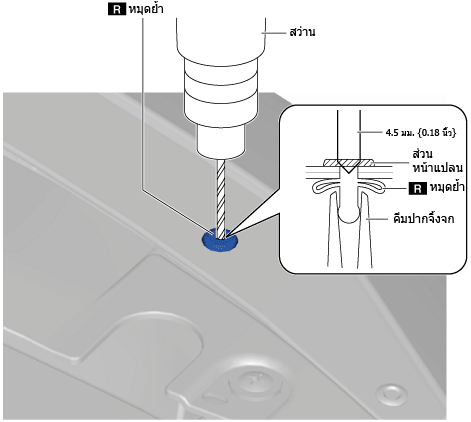

(3)  ถอดหน้าแปลนหมุดย้ำออกโดยใช้สว่าน แล้วจึงถอดหมุดย้ำออก

adejjw00010507

(4)  นำเศษที่เหลือของหมุดย้ำออกจากหน้ากระจังกันชนหน้าและกระจังหน้าหม้อน้ำ
