ระบบปรับระดับไฟหน้าอัตโนมัติทำงานไม่สัมพันธ์กับสถานะของรถ [ระบบปรับระดับไฟหน้าอัตโนมัติ]

id0903d0013800

หมายเหตุ

•  หากลูกค้าร้องเรียนปัญหาเกี่ยวกับการทำงานผิดปกติของรถยนต์ ให้วิเคราะห์ความผิดปกติตามขั้นตอนการแก้ไขปัญหาที่ คำนำ [ระบบปรับระดับไฟหน้าอัตโนมัติ] (ดู คำนำ [ระบบปรับระดับไฟหน้าอัตโนมัติ])

คำอธิบาย

อาการผิดปกติที่เป็นไปได้

―  ขั้ว B ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว I ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา)

―  ขั้ว D ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว L ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา)

―  ขั้ว B ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว I ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา)

―  ขั้ว D ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว L ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา)

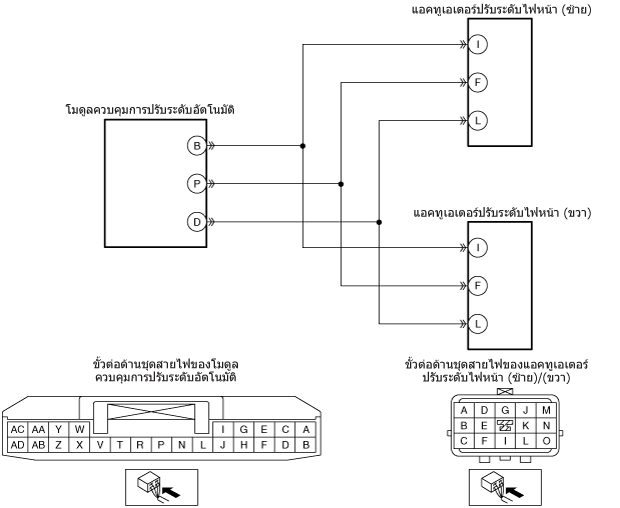

แผนผังวงจรไฟฟ้า

am2zzw00011264

ขั้นตอนการวิเคราะห์

ขั้นตอน	การตรวจสอบ		การใช้งาน
1	ตรวจสอบว่าตำแหน่งที่เกิดความบกพร่องอยู่ที่เซ็นเซอร์ปรับระดับอัตโนมัติหรือไม่ •  ตรวจยืนยันอาการผิดปกติ •  ระบบปรับระดับไฟหน้าอัตโนมัติไม่ทำงานเพียงด้านเดียว ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
		ไม่ใช่	ไปยังขั้นตอนที่ 6
2	การตรวจสอบสัญญาณการปรับระดับ •  ใช้ M-MDS ในการใช้งานโหมดตรวจสอบการทำงานของแอคทูเอเตอร์ปรับระดับไฟหน้า (ดู โหมดตรวจสอบการทำงานของแอคทูเอเตอร์ปรับระดับไฟหน้า [ระบบปรับระดับไฟหน้าอัตโนมัติ]) •  แอคทูเอเตอร์ปรับระดับไฟหน้าทำงานเป็นปกติ ใช่หรือไม่?	ใช่	ไปยังขั้นตอนที่ 8
		ไม่ใช่	ไปยังขั้นตอนถัดไป
3	ตรวจสอบวงจรเปิดในวงจรสัญญาณการทำงานปรับระดับ •  ตรวจสอบชุดสายไฟเพื่อหาความต่อเนื่องระหว่างโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ และแอคทูเอเตอร์ปรับระดับไฟหน้าทางด้านที่ระบบปรับระดับอัตโนมัติไม่ทำงาน ―  ขั้ว P ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว F ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) •  มีความต่อเนื่อง ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
		ไม่ใช่	โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว P ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ และขั้ว F ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) หรือไม่ ถ้ามีขั้วต่อร่วม: •  ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และวงจรเปิดเพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง •  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง จากนั้นไปยังขั้นตอนที่ 10 ถ้าไม่มีขั้วต่อร่วม: •  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด จากนั้นไปยังขั้นตอนที่ 10
4	ตรวจสอบการลัดวงจรไปยังกราวน์ในวงจรสัญญาณการทำงานปรับระดับ •  ตรวจสอบความต่อเนื่องระหว่างจุดกราวน์กับชุดสายไฟระหว่างโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ และแอคทูเอเตอร์ปรับระดับไฟหน้าทางด้านที่ระบบปรับระดับอัตโนมัติไม่ทำงาน ―  ขั้ว P ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—กราวน์ตัวถัง •  มีความต่อเนื่อง ใช่หรือไม่?	ใช่	โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว P ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ และขั้ว F ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) หรือไม่ ถ้ามีขั้วต่อร่วม: •  ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์เพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง •  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง จากนั้นไปยังขั้นตอนที่ 10 ถ้าไม่มีขั้วต่อร่วม: •  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีการลัดวงจรไปยังกราวน์ จากนั้นไปยังขั้นตอนที่ 10
		ไม่ใช่	ไปยังขั้นตอนถัดไป
5	พิจารณาว่า สาเหตุของความผิดปกติอยู่ที่แอคทูเอเตอร์ปรับระดับไฟหน้า หรือโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ •  เปลี่ยนไฟรวมด้านหน้าทางด้านที่ระบบปรับระดับอัตโนมัติไม่ทำงาน (ดู การถอด/ติดตั้งชุดโคมไฟหน้า) •  ระบบปรับระดับอัตโนมัติทำงานอย่างถูกต้อง ใช่หรือไม่?	ใช่	การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว
		ไม่ใช่	เปลี่ยนโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ จากนั้นไปยังขั้นตอนที่ 10 (ดู การถอด/ติดตั้งโมดูลควบคุมการปรับระดับอัตโนมัติ)
6	ตรวจสอบชุดสายไฟระหว่างแอคทูเอเตอร์ปรับระดับไฟหน้าและโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ เพื่อหาวงจรเปิด •  ตรวจสอบความต่อเนื่องในชุดสายไฟระหว่างขั้วต่อไปนี้: ―  ขั้ว B ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว I ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) ―  ขั้ว P ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว F ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) ―  ขั้ว D ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว L ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) •  มีความต่อเนื่อง ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
		ไม่ใช่	โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่ •  ขั้ว B ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว I ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) •  ขั้ว P ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว F ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) •  ขั้ว D ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว L ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) ถ้ามีขั้วต่อร่วม: •  ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และวงจรเปิดเพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง •  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง จากนั้นไปยังขั้นตอนที่ 10 ถ้าไม่มีขั้วต่อร่วม: •  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด จากนั้นไปยังขั้นตอนที่ 10
7	ตรวจสอบชุดสายไฟระหว่างแอคทูเอเตอร์ปรับระดับไฟหน้าและโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ เพื่อหาการลัดวงจรไปยังกราวน์ •  ตรวจสอบความต่อเนื่องระหว่างกราวน์และขั้วต่อไปนี้ ―  ขั้ว B ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ ―  ขั้ว P ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ ―  ขั้ว D ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ •  มีความต่อเนื่อง ใช่หรือไม่?	ใช่	โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่ •  ขั้ว B ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว I ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) •  ขั้ว P ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว F ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) •  ขั้ว D ของโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ—ขั้ว L ของแอคทูเอเตอร์ปรับระดับไฟหน้า (ด้านซ้าย)/(ด้านขวา) ถ้ามีขั้วต่อร่วม: •  ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์เพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง •  ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง จากนั้นไปยังขั้นตอนที่ 10 ถ้าไม่มีขั้วต่อร่วม: •  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีการลัดวงจรไปยังกราวน์ จากนั้นไปยังขั้นตอนที่ 10
		ไม่ใช่	ไปยังขั้นตอนถัดไป
8	ตรวจสอบการติดตั้งเซ็นเซอร์ปรับระดับอัตโนมัติ •  ตรวจสอบสภาพการติดตั้งเซ็นเซอร์ปรับระดับอัตโนมัติ •  ขายึดงอ, มีความเสียหาย หรือก้านต่อหลุด ใช่หรือไม่?	ใช่	ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง จากนั้นไปยังขั้นตอนที่ 10
		ไม่ใช่	ไปยังขั้นตอนถัดไป
9	การตรวจสอบเซ็นเซอร์ปรับระดับอัตโนมัติ •  ตรวจสอบเซ็นเซอร์ปรับระดับอัตโนมัติ (ดู การตรวจสอบเซ็นเซอร์ปรับระดับอัตโนมัติ) •  เซ็นเซอร์ปรับระดับอัตโนมัติเป็นปกติหรือไม่?	ใช่	เปลี่ยนโมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ (ดู การถอด/ติดตั้งโมดูลควบคุมการปรับระดับอัตโนมัติ) ไปยังขั้นตอนถัดไป
		ไม่ใช่	เปลี่ยนเซ็นเซอร์ปรับระดับอัตโนมัติ (ดู การถอด/ติดตั้งเซ็นเซอร์ปรับระดับอัตโนมัติ) ไปยังขั้นตอนถัดไป
10	ตรวจยืนยันว่าสาเหตุความผิดปกติได้รับการแก้ไขแล้วหรือไม่ •  ACC หรือ ON สวิตช์กุญแจ (ดับหรือติดเครื่องยนต์) •  ไฟเตือนไฟหน้า LED ดับลง ใช่หรือไม่?	ใช่	การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายรายละเอียดเกี่ยวกับการซ่อมให้ลูกค้าทราบ)
		ไม่ใช่	ตรวจยืนยันอาการปัญหาในตารางการแก้ไขปัญหาตามอาการและทำการวิเคราะห์ความบกพร่องอื่นๆ ตามความเหมาะสม (ดู การแก้ไขปัญหาตามอาการ [ระบบปรับระดับไฟหน้าอัตโนมัติ])
