คำนำ [ระบบกระจกไฟฟ้า]

id0903a0805400

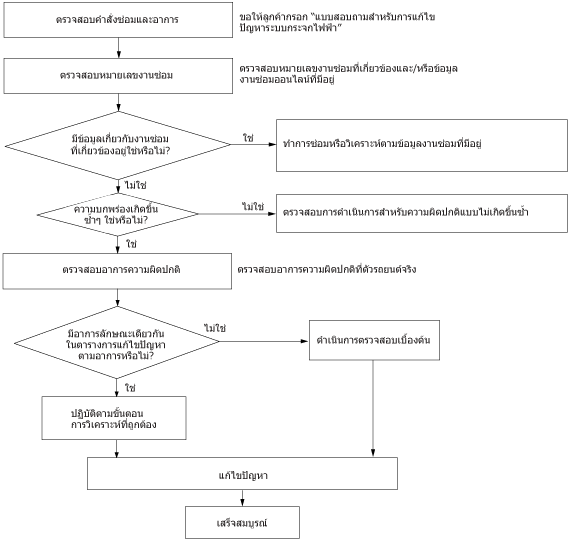

ขั้นตอนการแก้ไขปัญหา

am6xuw00006426

ข้อควรระวัง

•  ถ้าสภาวะดังต่อไปนี้ยังคงเกิดขึ้นเป็นระยะๆ มอเตอร์กระจกไฟฟ้าจะร้อนขึ้นเนื่องจากวงจรการป้องกัน (ติดตั้งรวมอยู่ในมอเตอร์กระจกไฟฟ้า) ทำงาน ถ้าสภาวะนี้เกิดขึ้น การทำงานของวงจรการป้องกันของมอเตอร์กระจกไฟฟ้าจะยกเลิกการทำงานของกระจกไฟฟ้าชั่วคราว

―  ยังคงมีการเลื่อนขึ้นและลงของกระจกไฟฟ้า

―  การดึงสวิตช์กระจกไฟฟ้าขึ้นอย่างต่อเนื่องในขณะกระจกประตูปิดสนิท

―  การกดสวิตช์กระจกไฟฟ้าอย่างต่อเนื่องในขณะกระจกประตูเปิดสุด

•  ถ้ามอเตอร์กระจกไฟฟ้าเกิดความบกพร่องชั่วขณะและใช้งานสวิตช์หลักกระจกไฟฟ้า ระบบกระจกไฟฟ้าจะเปลี่ยนไปยังโหมดความบกพร่องโดยโมดูลควบคุมกระจกไฟฟ้า

•  ในขณะระบบกระจกไฟฟ้าอยู่ในโหมดความบกพร่อง กระจกไฟฟ้าจะไม่สามารถใช้งานได้ด้วยฟังก์ชั่นการเปิด/ปิดแบบอัตโนมัติ

•  ระบบกระจกไฟฟ้าจะกลับสู่การทำงานปกติหลังจากปฏิบัติตามขั้นตอนการตั้งค่าเริ่มต้นของระบบกระจกไฟฟ้าแล้ว

หมายเหตุ

•  ถ้าปฏิบัติงานดังต่อไปนี้ การตั้งค่าเริ่มต้นจะถูกรีเซ็ท และการเลื่อนกระจกขึ้น/ลงแบบอัตโนมัติจะถูกยกเลิก ดังนั้น การตั้งค่าเริ่มต้นจึงเป็นสิ่งจำเป็น

―  ปลดสายขั้วลบแบตเตอรี่

―  ปลดขั้วต่อสวิตช์หลักกระจกไฟฟ้า

―  ถอดฟิวส์ของแหล่งจ่ายไฟระบบกระจกไฟฟ้า

การดำเนินการสำหรับความบกพร่องแบบไม่เกิดขึ้นซ้ำ

―  ให้ลองขับรถหรือทำการทดสอบเพื่อจำลองความบกพร่อง บันทึกข้อมูล (เช่น แรงเคลื่อนไฟฟ้าวงจรมอเตอร์กระจกไฟฟ้าและสวิตช์หลักกระจกไฟฟ้า) ในขณะนั้น และตรวจสอบสาเหตุความบกพร่องโดยอ้างอิงจากใบสั่งซ่อม

―  เขย่าชุดสายไฟหรือขั้วต่อของอุปกรณ์ไฟฟ้าซึ่งคาดว่าเป็นสาเหตุบกพร่องและตรวจสอบความบกพร่อง

ac5uuw00002301

―  ตรวจสอบขั้วตัวเมียของขั้วต่ออุปกรณ์ไฟฟ้าซึ่งคาดว่าเป็นสาเหตุความบกพร่องที่เกิดจากการเชื่อมต่อไม่ดี

am3zzw00014603

ขั้นตอนการตั้งค่าเริ่มต้นระบบกระจกไฟฟ้า

1.  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)

2.  กดสวิตช์หลักกระจกไฟฟ้าด้านคนขับและเปิดกระจกประตูหน้าด้านคนขับออกจนสุด

3.  ดึงสวิตช์หลักกระจกประตูด้านคนขับขึ้นไปยังตำแหน่งเลื่อนขึ้นแบบธรรมดาเพื่อเลื่อนปิดกระจกประตูหน้าด้านคนขับจนสนิท แล้วดึงสวิตช์ค้างไว้ที่ตำแหน่งนั้นเป็นเวลา ประมาณ 2 วินาที
