กระจกประตูด้านคนขับเลื่อนเปิดกลับคืนในระหว่างการปิดอัตโนมัติ (การปิดแบบกำหนดเอง) (การเลื่อนเปิดกลับคืนผิดพลาด) [ระบบกระจกไฟฟ้า]

• ฟังก์ชั่นป้องกันกระจกหนีบขณะเลื่อนปิดในโหมดอัตโนมัติเป็นกลไกที่เลื่อนกลับ (เปิด) กระจกประตูโดยอัตโนมัติในขณะปิดเมื่อสวิตช์หลักกระจกไฟฟ้าตรวจพบสัญญาณจากมอเตอร์กระจกไฟฟ้าที่ระบุว่ามีวัตถุกีดขวางการเคลื่อนที่ของกระจกประตู

• ฟังก์ชั่นป้องกันกระจกหนีบขณะเลื่อนปิดในโหมดอัตโนมัติอาจทำงานถ้าแรงต้านการเลื่อนกระจกประตูเพิ่มขึ้นเนื่องจากความเร็วในการปิดลดลง

• ถ้าความเร็วในการปิดกระจกประตูเปลี่ยนแปลง ให้มุ่งการตรวจสอบไปที่ตำแหน่งดังต่อไปนี้: (เกิดการเลื่อนไถล)

― ถ้ากระจกประตูเลื่อนไถลไปข้างหน้า ให้ตรวจสอบด้านหน้าของร่องกระจกหรือรางเลื่อนกระจก

― ถ้ากระจกประตูเลื่อนไถลไปข้างหลัง ให้ตรวจสอบด้านหลังของร่องกระจกหรือรางเลื่อนกระจก

ขั้นตอน	การตรวจสอบ	การดำเนินการ
1	• ตรวจสอบอาการบกพร่อง • อาการบกพร่องเกิดขึ้นเฉพาะเมื่ออยู่ภายใต้สภาวะเฉพาะดังต่อไปนี้ใช่หรือไม่?: ― การขับขี่ข้ามรางรถไฟ ― การขับขี่บนถนนขรุขระ ― การเปิด/ปิดประตู	ใช่	ระบบเป็นปกติ (อธิบายกับลูกค้าว่าอาการดังกล่าวไม่ได้แสดงถึงความบกพร่องแต่อย่างใด แต่เป็นเพราะระบบทำการเลื่อนกลับกระจกประตูในขณะปิดหากได้รับสัญญาณการสั่นสะเทือนเมื่อรถแล่นข้ามรางรถไฟ, ขับขี่บนถนนขรุขระ หรือเมื่อเปิด/ปิดประตู)
ไม่ใช่	ไปยังขั้นตอนถัดไป
2	• ตรวจสอบสภาพการติดตั้งที่บังแดดประตูอะครีลิก • ที่บังแดดประตูอะครีลิกเป็นปกติใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
ไม่ใช่	ติดตั้งที่บังแดดให้ถูกต้อง จากนั้นไปยังขั้นตอนที่ 8

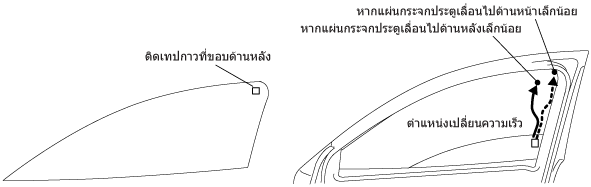

3	• ตรวจสอบความเร็วในการปิดกระจกประตู • ติดเทปที่ขอบด้านหลังของกระจกประตูดังภาพ เพื่อทำเครื่องหมาย (เพื่อให้มองเห็นการเคลื่อนที่ของกระจกประตูได้ง่าย) • สตาร์ทเครื่องยนต์และเดินเบา (เพื่อให้แรงเคลื่อนไฟฟ้าทำงานคงที่) • กระจกประตูเลื่อนอย่างช้าๆ เฉพาะในขณะปิดใช่หรือไม่?	ใช่	ทำเครื่องหมายตรงตำแหน่งที่มีการเปลี่ยนแปลงความเร็วในการปิดกระจกประตู จากนั้นไปยังขั้นตอนที่ 5
ไม่ใช่	ไปยังขั้นตอนถัดไป
4	• ตรวจสอบความเร็วในการปิดกระจกประตูอีกครั้ง • กระจกประตูเลื่อนอย่างช้าๆ ในขณะปิดเป็นบางครั้งใช่หรือไม่?	ใช่	เปลี่ยนมอเตอร์กระจกไฟฟ้า จากนั้นไปยังขั้นตอนที่ 8 (ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหน้า) (ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหลัง)
ไม่ใช่	ไปยังขั้นตอนที่ 8
5	• ตรวจสอบรางเลื่อนกระจกและพื้นผิวการเลื่อนกระจกประตู • ตรวจสอบพื้นผิวการเลื่อนของรางเลื่อนกระจกและกระจกประตูด้วยสายตา • มีสิ่งสกปรก, วัตถุแปลกปลอม หรือความขรุขระบนพื้นผิวการเลื่อนของรางเลื่อนกระจกและกระจกประตูใช่หรือไม่?	ใช่	• มีสิ่งสกปรกอยู่บนพื้นผิวการเลื่อนของรางเลื่อนกระจกและกระจกประตู: • ทำความสะอาดรางเลื่อนกระจกและกระจกประตู มีวัตถุกีดขวางระหว่างรางเลื่อนกระจกและกระจกประตู: • นำวัตถุกีดขวางออก มีความขรุขระบนพื้นผิวการเลื่อน (พื้นผิวยางรอง): • เปลี่ยนรางเลื่อนกระจก หลังจากดำเนินการตามขั้นตอนด้านบนแล้ว ให้ตรวจสอบอีกครั้ง ถ้าความบกพร่องยังไม่ได้รับการแก้ไข ให้ทำการตรวจสอบซ้ำตั้งแต่ขั้นตอนที่ 3
ไม่ใช่	ไปยังขั้นตอนถัดไป
6	• ตรวจสอบการขันกระจกประตูเข้ากับแผ่นโครงเหล็ก • เป็นปกติใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
ไม่ใช่	หลังจากทำการขันอย่างถูกต้องแล้ว ให้ตรวจสอบอีกครั้ง ถ้าความบกพร่องยังไม่ได้รับการแก้ไข ให้ทำการตรวจสอบซ้ำตั้งแต่ขั้นตอนที่ 3
7	• ตรวจสอบสภาวะของรางเลื่อนกระจกและกระจกประตู • เป็นปกติใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
ไม่ใช่	ประกอบรางเลื่อนกระจกและกระจกประตูให้แน่นหนา แล้วตรวจสอบอีกครั้ง ถ้าความบกพร่องยังไม่ได้รับการแก้ไข ให้ทำการตรวจสอบซ้ำตั้งแต่ขั้นตอนที่ 3
8	• ตรวจสอบความเร็วในการปิดกระจกประตู • กระจกประตูเลื่อนอย่างช้าๆ ในทุกๆ ตำแหน่งใช่หรือไม่?	ใช่	ทำการตรวจสอบซ้ำจากขั้นตอนที่ 3
ไม่ใช่	การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว

ขั้นตอน

การตรวจสอบ

การดำเนินการ

• ตรวจสอบอาการบกพร่อง

• อาการบกพร่องเกิดขึ้นเฉพาะเมื่ออยู่ภายใต้สภาวะเฉพาะดังต่อไปนี้ใช่หรือไม่?:

― การขับขี่ข้ามรางรถไฟ

― การขับขี่บนถนนขรุขระ

― การเปิด/ปิดประตู

ใช่

ระบบเป็นปกติ

(อธิบายกับลูกค้าว่าอาการดังกล่าวไม่ได้แสดงถึงความบกพร่องแต่อย่างใด แต่เป็นเพราะระบบทำการเลื่อนกลับกระจกประตูในขณะปิดหากได้รับสัญญาณการสั่นสะเทือนเมื่อรถแล่นข้ามรางรถไฟ, ขับขี่บนถนนขรุขระ หรือเมื่อเปิด/ปิดประตู)

ไม่ใช่

ไปยังขั้นตอนถัดไป

• ตรวจสอบสภาพการติดตั้งที่บังแดดประตูอะครีลิก

• ที่บังแดดประตูอะครีลิกเป็นปกติใช่หรือไม่?

ใช่

ไปยังขั้นตอนถัดไป

ไม่ใช่

ติดตั้งที่บังแดดให้ถูกต้อง จากนั้นไปยังขั้นตอนที่ 8

• ตรวจสอบความเร็วในการปิดกระจกประตู

• ติดเทปที่ขอบด้านหลังของกระจกประตูดังภาพ เพื่อทำเครื่องหมาย (เพื่อให้มองเห็นการเคลื่อนที่ของกระจกประตูได้ง่าย)

• สตาร์ทเครื่องยนต์และเดินเบา (เพื่อให้แรงเคลื่อนไฟฟ้าทำงานคงที่)

• กระจกประตูเลื่อนอย่างช้าๆ เฉพาะในขณะปิดใช่หรือไม่?

ใช่

ทำเครื่องหมายตรงตำแหน่งที่มีการเปลี่ยนแปลงความเร็วในการปิดกระจกประตู จากนั้นไปยังขั้นตอนที่ 5

ไม่ใช่

ไปยังขั้นตอนถัดไป

• ตรวจสอบความเร็วในการปิดกระจกประตูอีกครั้ง

• กระจกประตูเลื่อนอย่างช้าๆ ในขณะปิดเป็นบางครั้งใช่หรือไม่?

ใช่

เปลี่ยนมอเตอร์กระจกไฟฟ้า จากนั้นไปยังขั้นตอนที่ 8

(ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหน้า)

(ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหลัง)

ไม่ใช่

ไปยังขั้นตอนที่ 8

• ตรวจสอบรางเลื่อนกระจกและพื้นผิวการเลื่อนกระจกประตู

• ตรวจสอบพื้นผิวการเลื่อนของรางเลื่อนกระจกและกระจกประตูด้วยสายตา

• มีสิ่งสกปรก, วัตถุแปลกปลอม หรือความขรุขระบนพื้นผิวการเลื่อนของรางเลื่อนกระจกและกระจกประตูใช่หรือไม่?

ใช่

• มีสิ่งสกปรกอยู่บนพื้นผิวการเลื่อนของรางเลื่อนกระจกและกระจกประตู:

• ทำความสะอาดรางเลื่อนกระจกและกระจกประตู

มีวัตถุกีดขวางระหว่างรางเลื่อนกระจกและกระจกประตู:

• นำวัตถุกีดขวางออก

มีความขรุขระบนพื้นผิวการเลื่อน (พื้นผิวยางรอง):

• เปลี่ยนรางเลื่อนกระจก

หลังจากดำเนินการตามขั้นตอนด้านบนแล้ว ให้ตรวจสอบอีกครั้ง

ถ้าความบกพร่องยังไม่ได้รับการแก้ไข ให้ทำการตรวจสอบซ้ำตั้งแต่ขั้นตอนที่ 3

ไม่ใช่

ไปยังขั้นตอนถัดไป

• ตรวจสอบการขันกระจกประตูเข้ากับแผ่นโครงเหล็ก

• เป็นปกติใช่หรือไม่?

ใช่

ไปยังขั้นตอนถัดไป

ไม่ใช่

หลังจากทำการขันอย่างถูกต้องแล้ว ให้ตรวจสอบอีกครั้ง

• ตรวจสอบสภาวะของรางเลื่อนกระจกและกระจกประตู

• เป็นปกติใช่หรือไม่?

ใช่

ไปยังขั้นตอนถัดไป

ไม่ใช่

ประกอบรางเลื่อนกระจกและกระจกประตูให้แน่นหนา แล้วตรวจสอบอีกครั้ง

• ตรวจสอบความเร็วในการปิดกระจกประตู

• กระจกประตูเลื่อนอย่างช้าๆ ในทุกๆ ตำแหน่งใช่หรือไม่?

ใช่

ทำการตรวจสอบซ้ำจากขั้นตอนที่ 3

ไม่ใช่

การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว
