แผนผังวงจรไฟฟ้าของระบบวิเคราะห์ปัญหาในรถยนต์ [BCM]

id0902f5067100

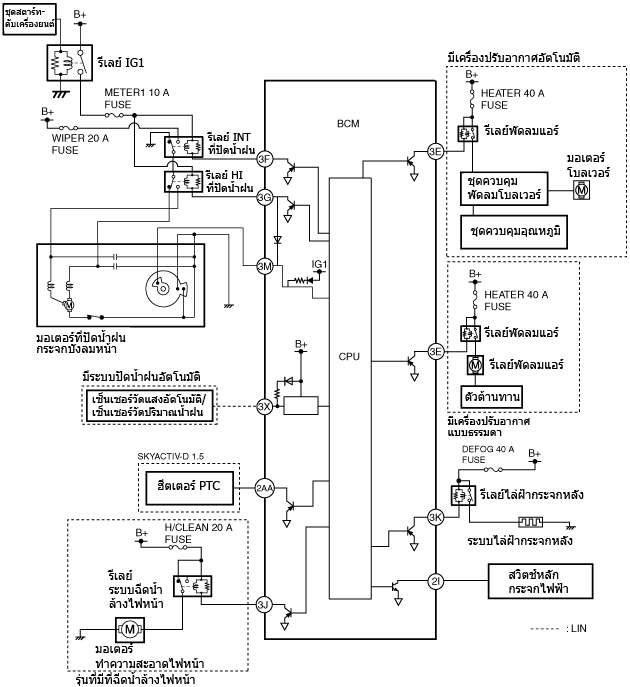

ที่ปัดน้ำฝนกระจกบังลมหน้า ไล่ฝ้ากระจกบังลมหลัง มอเตอร์โบลเวอร์ กระจกไฟฟ้า ระบบฉีดน้ำล้างไฟหน้า

am2zzn00001857

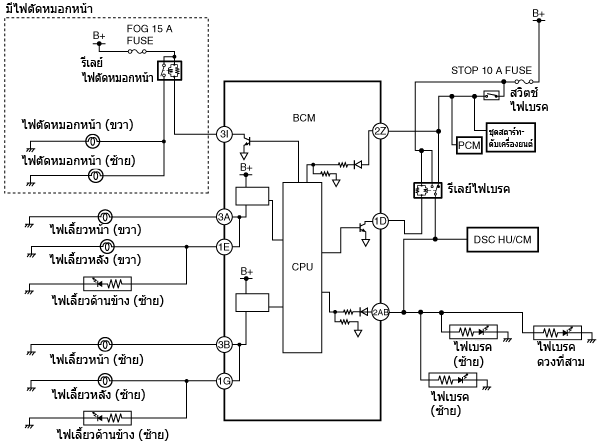

ไฟตัดหมอกด้านหน้า ไฟเลี้ยว ไฟเบรก

am2zzn00001858

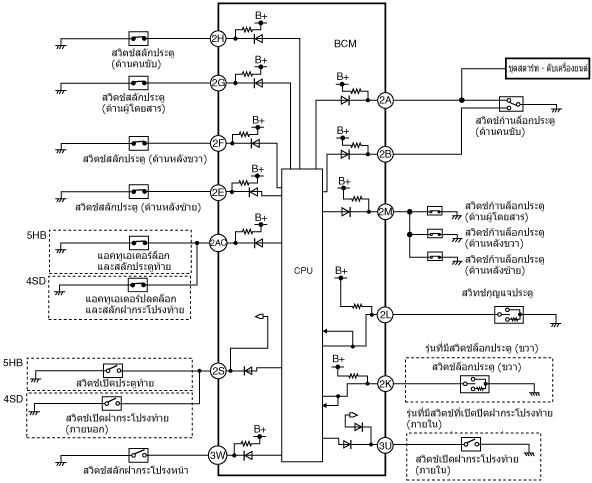

ระบบล็อกประตู ที่เปิดปิดประตูท้าย

am2zzn00001859

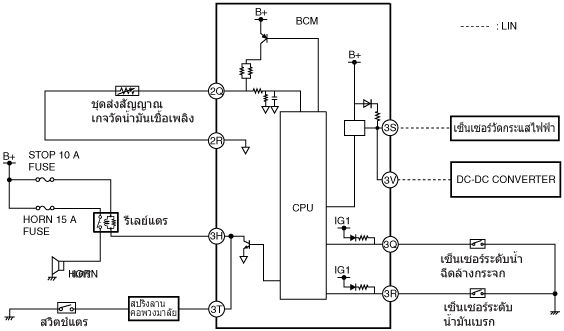

ชุดส่งสัญญาณเกจวัดน้ำมันเชื้อเพลิง แตร เซ็นเซอร์ระดับน้ำมันเบรก เซ็นเซอร์วัดกระแสไฟฟ้า เซ็นเซอร์ระดับน้ำฉีดล้างกระจก

am2zzn00001860

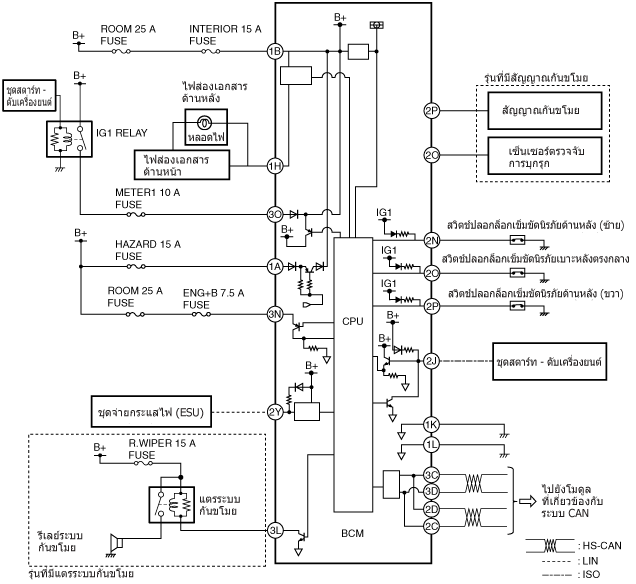

แหล่งจ่ายไฟ, การสื่อสาร LIN, การสื่อสาร ISO, ระบบ CAN, สวิตช์หัวเข็มขัดนิรภัยด้านหลัง, ระบบกันขโมย

am2zzn00001861
