การประกอบกระปุกพวงมาลัยและก้านต่อ

id061300802100

1.  ประกอบตามลำดับที่แสดงในรูป

2.  ติดตั้งกระปุกพวงมาลัยและก้านต่อ (ดู การถอด/ติดตั้งกระปุกพวงมาลัยและก้านต่อ)

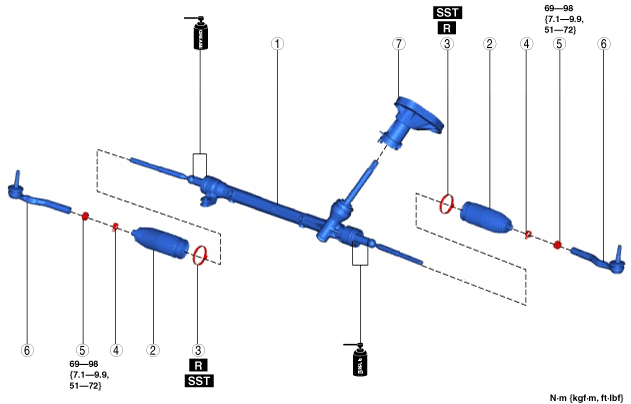

รถพวงมาลัยซ้าย

am2zzw00008166

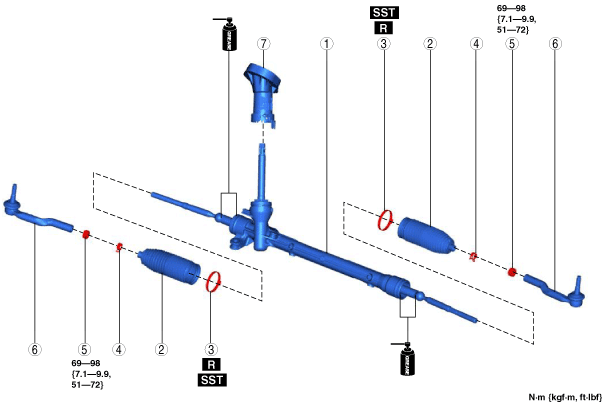

รถพวงมาลัยขวา

am2zzw00008167

1	กระปุกพวงมาลัย
2	ยางหุ้ม
3	สายรัดยางหุ้ม (ดู หมายเหตุการประกอบสายรัดยางหุ้ม )
4	ที่หนีบบูท
5	น็อตล็อก
6	ลูกหมากคันชัก (ดู หมายเหตุการประกอบลูกหมากคันชัก)
7	ฝาครอบกันฝุ่น

หมายเหตุการประกอบสายรัดยางหุ้ม

1.  ประกอบสายรัดยางหุ้มเข้ากับยางหุ้ม

2.  ย้ำสายรัดยางหุ้มโดยใช้เครื่องมือพิเศษ (SST)

am2zzw00008168

3.  ตรวจสอบว่าระยะรอยย้ำ A อยู่ในช่วงที่กำหนด

•  ถ้าระยะรอยย้ำ A มีค่ามากเกินกว่าค่าที่กำหนด ให้ลดระยะห่างเครื่องมือพิเศษ (SST) และย้ำสายรัดยางหุ้มใหม่อีกครั้ง

•  ถ้าระยะรอยย้ำ A มีค่าน้อยกว่าค่าที่กำหนด ให้เพิ่มระยะเครื่องมือพิเศษ (SST) และย้ำสายรัดยางหุ้มใหม่อีกครั้ง

4.  หมุนด้วยมือแล้วตรวจสอบดูว่าได้ติดเข้ากับสายรัดยางหุ้มไว้อย่างแน่นหนา

หมายเหตุการประกอบลูกหมากคันชัก

1.  ทำเครื่องหมายตำแหน่งติดตั้งเดิมไว้ก่อนที่จะถอดลูกหมากคันชักออกแล้วจึงติดตั้งลูกหมากคันชักตัวใหม่เข้ากับคันชัก

am2zzw00008139

หมายเหตุ

•  เมื่อเปลี่ยนลูกหมากคันชักใหม่ ให้ทำเครื่องหมายตำแหน่งติดตั้งบนลูกหมากคันชักอันใหม่ในตำแหน่งเดียวกับลูกหมากคันชักที่ถอดออก

am2zzw00008138

•  มีสัญลักษณ์ "R" สลักอยู่ทางด้านขวาของลูกหมากคันชักและ "L" สลักอยู่ทางด้านซ้ายของลูกหมากคันชัก ก่อนติดตั้งให้ตรวจสอบว่าชิ้นส่วนนั้นใช้สำหรับด้านซ้ายหรือด้านขวาเนื่องจากชิ้นส่วนด้านซ้ายและด้านขวาของลูกหมากคันชักมีรูปร่างต่างกัน

am2zzw00008726

2.  ตรวจสอบว่าขนาด A ที่แสดงในรูปอยู่ภายในค่าที่กำหนด

am2zzw00008141

•  หากผลไม่ตรงกับค่าที่กำหนด ปรับตั้งขนาด A ให้เป็นไปตามค่าที่กำหนด
