การเปลี่ยนซีลน้ำมัน (เฟืองท้าย) [CW6A-EL]

id0517l1118800

ด้านเสื้อเกียร์

1.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

2.  ถ่ายน้ำมันเกียร์อัตโนมัติออก (ดู การเปลี่ยนถ่ายน้ำมันเกียร์อัตโนมัติ (ATF) [CW6A-EL])

3.  ถอดเพลาขับหน้า (ด้านซ้าย) ออกจากเกียร์ขับเคลื่อนล้อหน้า (ดู การถอด/ติดตั้งเพลาขับหน้า)

4.  ถอดซีลน้ำมันออกโดยใช้ไขควงปลายแบนหุ้มด้วยเทป

am2zzw00009385

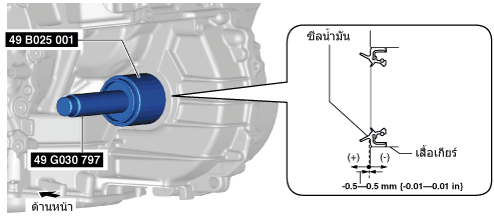

5.  ใช้ เครื่องมือพิเศษ (SST) ค้อนตอกซีลน้ำมันให้เสมอกัน จนกว่า เครื่องมือพิเศษ (SST) (49 B025 001) จะสัมผัสกับเสื้อเกียร์

am2zzw00009386

6.  ทาเคลือบส่วนขอบของซีลน้ำมันด้วยน้ำมันเกียร์อัตโนมัติ

ข้อควรระวัง

•  สันที่คมของร่องฟันของเพลาขับสามารถทำให้ซีลน้ำมันเสียหายได้อย่างง่ายดาย อย่าให้ร่องฟันดังกล่าวสัมผัสกับเครื่องมือติดตั้งซีลน้ำมัน

7.  ติดตั้งเพลาขับหน้า (ด้านซ้าย) เข้ากับเกียร์ขับเคลื่อนล้อหน้า (ดู การถอด/ติดตั้งเพลาขับหน้า)

8.  เติมน้ำมันเกียร์อัตโนมัติ (ดู การเปลี่ยนถ่ายน้ำมันเกียร์อัตโนมัติ (ATF) [CW6A-EL])

9.  ทำการ "ทดสอบระบบกลไก" (ดู การทดสอบระบบกลไก [CW6A-EL])

10.  ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

ด้านเสื้อคอนเวอร์เตอร์

1.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

2.  ถ่ายน้ำมันเกียร์อัตโนมัติออก (ดู การเปลี่ยนถ่ายน้ำมันเกียร์อัตโนมัติ (ATF) [CW6A-EL])

3.  ถอดเพลาขับหน้า (ด้านขวา) ออก (ดู การถอด/ติดตั้งเพลาขับหน้า)

4.  ถอดซีลน้ำมันออกโดยใช้ไขควงปลายแบนหุ้มด้วยเทป

am2zzw00009387

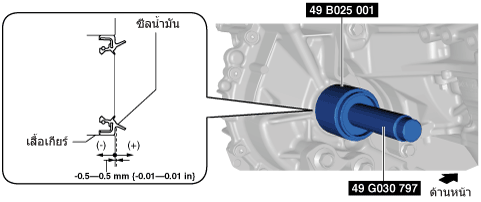

5.  ใช้ เครื่องมือพิเศษ (SST) ค้อนตอกซีลน้ำมันให้เสมอกัน จนกว่า เครื่องมือพิเศษ (SST) (49 B025 001) จะสัมผัสกับเสื้อเกียร์

am2zzw00009388

6.  ทาเคลือบส่วนขอบของซีลน้ำมันด้วยน้ำมันเกียร์อัตโนมัติ

ข้อควรระวัง

•  สันที่คมของร่องฟันของเพลาขับสามารถทำให้ซีลน้ำมันเสียหายได้อย่างง่ายดาย อย่าให้ร่องฟันดังกล่าวสัมผัสกับเครื่องมือติดตั้งซีลน้ำมัน

7.  ติดตั้งเพลาขับหน้า (ด้านขวา) (ดู การถอด/ติดตั้งเพลาขับหน้า)

8.  เติมน้ำมันเกียร์อัตโนมัติ (ดู การเปลี่ยนถ่ายน้ำมันเกียร์อัตโนมัติ (ATF) [CW6A-EL])

9.  ทำการ "ทดสอบระบบกลไก" (ดู การทดสอบระบบกลไก [CW6A-EL])

10.  ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)
