การเปลี่ยนซีลน้ำมัน (เฟืองท้าย) [F66M-R]

id0515n2160100

ข้อควรระวัง

•  ซีลน้ำมันอาจเสียหายที่บริเวณปลายของเพลาขับหน้า เมื่อติดตั้งเพลาขับหน้าเข้ากับเกียร์ขับเคลื่อนล้อหน้าระมัดระวังอย่าให้เกิดความเสียหายกับซีลน้ำมัน

1.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

2.  ถ่ายน้ำมันเกียร์ธรรมดา (ดู การเปลี่ยนถ่ายน้ำมันเกียร์ธรรมดา [F66M-R])

3.  ปลดเพลาขับ (ด้านซ้าย) จากเกียร์ธรรมดา (ดู การถอด/ติดตั้งเพลาขับหน้า)

4.  ปลดเพลาขับ (ด้านขวา) จากเกียร์ธรรมดา (ดู การถอด/ติดตั้งเพลาขับหน้า)

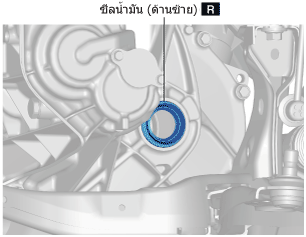

5.  ถอดซีลน้ำมัน (ด้านซ้าย) ออก

am2zzw00010035

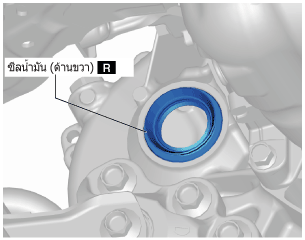

6.  ถอดซีลน้ำมัน (ด้านขวา) ออก

am2zzw00010036

7.  ใช้ เครื่องมือพิเศษ (SST) (49 G030 796, 49 G030 797) และค้อนตอกซีลน้ำมัน (ด้านซ้าย) ให้เสมอกันจนกว่า เครื่องมือพิเศษ (SST) (49 U027 796) จะสัมผัสกับเสื้อเกียร์

am2zzw00010037

8.  ใช้ เครื่องมือพิเศษ (SST) (49 G030 796, 49 G030 797) และค้อนตอกซีลน้ำมัน (ด้านขวา) ให้เสมอกันจนกว่า เครื่องมือพิเศษ (SST) (49 U027 796) จะสัมผัสกับเสื้อเกียร์

am2zzw00010038

9.  ทาเคลือบส่วนขอบของซีลน้ำมันแต่ละตัวด้วยน้ำมันเกียร์ธรรมดา

10.  ติดตั้งเพลาขับ (ด้านขวา) เข้ากับเกียร์ธรรมดา (ดู การถอด/ติดตั้งเพลาขับหน้า)

11.  ติดตั้งเพลาขับ (ด้านซ้าย) เข้ากับเกียร์ธรรมดา (ดู การถอด/ติดตั้งเพลาขับหน้า)

12.  เติมน้ำมันเกียร์ธรรมดาในปริมาณที่กำหนด (ดู การเปลี่ยนถ่ายน้ำมันเกียร์ธรรมดา [F66M-R])

13.  ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)
