การถอด/ติดตั้งโช้คอัพหลัง [เบรกหลัง (ดรัมเบรก)]

id0214c9129100

ข้อควรระวัง

•  หากถอด/ติดตั้งโช้คอัพหลังพร้อมกันทั้งสองด้าน จะทำให้เพลาคานรับแรงบิดเลื่อนลงด้านล่างจนสัมผัสกับระบบไอเสีย (ท่อไอเสียท่อนกลางหรือแคตตาไลติคคอนเวอร์ (TWC) และอาจทำให้เกิดความเสียหายได้) เมื่อถอด/ติดตั้งโช้คอัพหลัง ให้ดำเนินการทีละด้านและระมัดระวังอย่าให้เพลาคานรับแรงบิดสัมผัสกับระบบไอเสีย

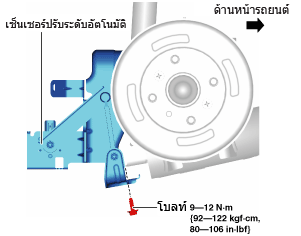

1.  ในขณะทำงานอยู่ทางด้านขวาของตัวรถ ให้ปลดก้านต่อเซ็นเซอร์ปรับระดับอัตโนมัติออก (รุ่นที่มีระบบปรับระดับไฟหน้าอัตโนมัติ)

am2zzw00008130

2.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

3.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

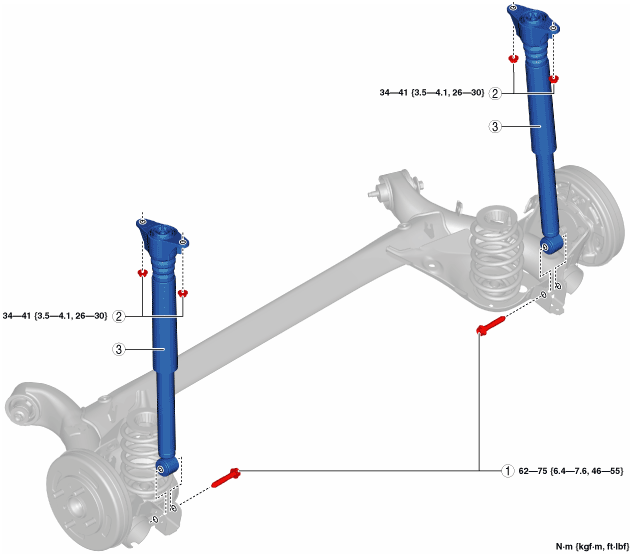

am2zzw00008131

1	โบลท์ (ส่วนล่างของโช้คอัพหลัง)
2	น็อต (ส่วนบนของโช้คอัพหลัง)
3	โช้คอัพหลัง
