การถอดแยก/ประกอบไดชาร์จ [รุ่นที่ไม่มีระบบ i-ELOOP (SKYACTIV-G 1.3, SKYACTIV-G 1.5)]

id0117008004q8

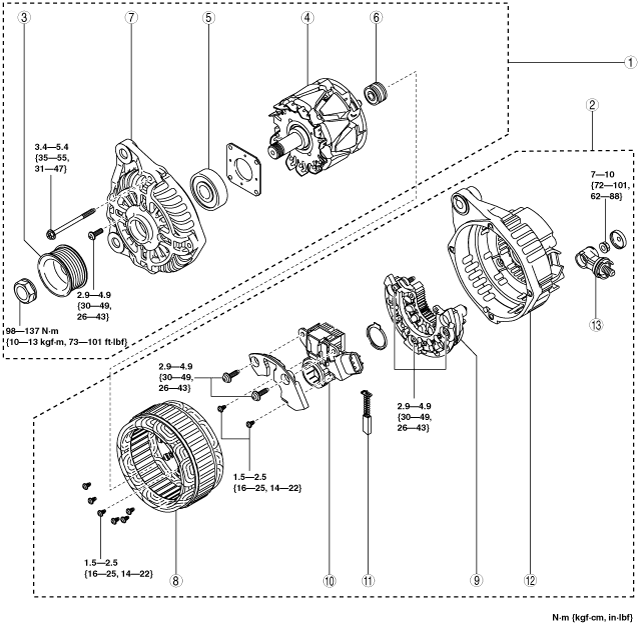

1.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงไว้ในตาราง

2.  ประกอบกลับโดยย้อนขั้นตอนการถอด

am2zzw00012376

1	ส่วนประกอบของโรเตอร์
2	ส่วนประกอบของขดลวดสเตเตอร์
3	พูลเลย์
4	โรเตอร์
5	ตลับลูกปืนด้านหน้า
6	ตลับลูกปืนด้านหลัง
7	ฝาครอบด้านหน้า
8	ขดลวดสเตเตอร์
9	ตัวเรียงกระแส
10	ส่วนประกอบของเร็กกูเลเตอร์
11	ถ่านเก็บไฟ (ดู หมายเหตุการถอดแยกแปรงถ่าน) (ดู หมายเหตุการประกอบแปรงถ่าน)
12	ฝาครอบด้านหลัง
13	ส่วนประกอบของขั้ว B

หมายเหตุการถอดแยกแปรงถ่าน

ข้อควรระวัง

•  หลอมโลหะบัดกรีอย่างรวดเร็ว มิฉะนั้นไดโอด (ตัวเรียงกระแส) และเร็กกูเลเตอร์อาจได้รับความเสียหายจากความร้อนที่สูงเกินไป

am2zzw00012377

1.  หลอมโลหะบัดกรีและนำแปรงถ่านออกจากส่วนประกอบของเร็กกูเลเตอร์

หมายเหตุการประกอบแปรงถ่าน

ข้อควรระวัง

•  หลอมโลหะบัดกรีอย่างรวดเร็ว มิฉะนั้นไดโอด (ตัวเรียงกระแส) และเร็กกูเลเตอร์อาจได้รับความเสียหายจากความร้อนที่สูงเกินไป

am2zzw00012377

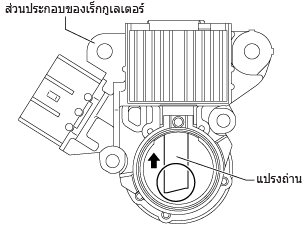

1.  กดแปรงถ่านเข้ากับส่วนประกอบของเร็กกูเลเตอร์โดยหันแปรงถ่านไปตามทิศทางดังรูป

am2zzw00012378

2.  บัดกรีแปรงถ่านเข้ากับส่วนประกอบของเร็กกูเลเตอร์
