การถอดแยก/ประกอบไดชาร์จ [รุ่นที่ไม่มีระบบ i-ELOOP (SKYACTIV-D 1.5)]
id0117008004j8

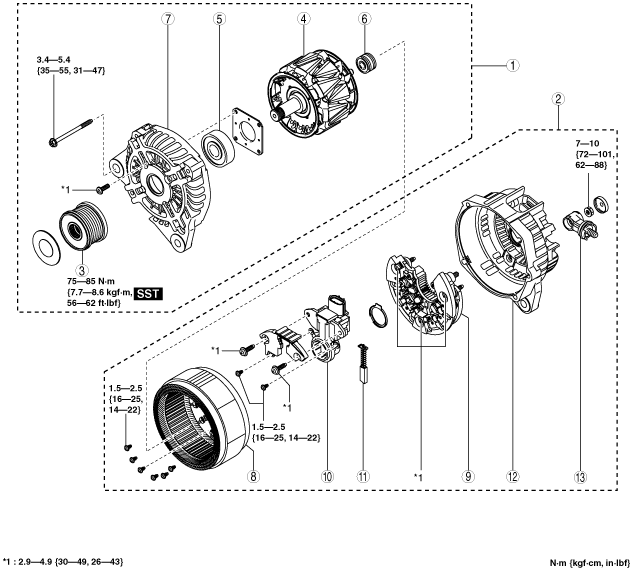

1. ถอดแยกชิ้นส่วนตามลำดับที่แสดงไว้ในตาราง
2. ประกอบกลับโดยย้อนขั้นตอนการถอด
am2zzw00012372
|
|
1
|
ส่วนประกอบของโรเตอร์
|
|
2
|
ส่วนประกอบของขดลวดสเตเตอร์
|
|
3
|
พูลเลย์
|
|
4
|
โรเตอร์
|
|
5
|
ตลับลูกปืนด้านหน้า
|
|
6
|
ตลับลูกปืนด้านหลัง
|
|
7
|
ฝาครอบด้านหน้า
|
|
8
|
ขดลวดสเตเตอร์
|
|
9
|
ตัวเรียงกระแส
|
|
10
|
ส่วนประกอบของเร็กกูเลเตอร์
|
|
11
|
แปรงถ่าน
|
|
12
|
ฝาครอบด้านหลัง
|
|
13
|
ส่วนประกอบของขั้ว B
|
หมายเหตุการถอดแยก/ประกอบพูลเลย์
1. ถอดแยก/ประกอบพูลเลย์โดยใช้เครื่องมือพิเศษ (SST)
am2zzw00012373
|
หมายเหตุการถอดแยกแปรงถ่าน
am2zzw00012374
|
1. หลอมโลหะบัดกรีและนำแปรงถ่านออกจากส่วนประกอบของเร็กกูเลเตอร์
หมายเหตุการประกอบแปรงถ่าน
am2zzw00012374
|
1. กดแปรงถ่านเข้ากับส่วนประกอบของเร็กกูเลเตอร์โดยหันแปรงถ่านไปตามทิศทางดังรูป
am2zzw00012375
|
2. บัดกรีแปรงถ่านเข้ากับส่วนประกอบของเร็กกูเลเตอร์
