การถอด/ติดตั้งวาล์วกันกลับ [SKYACTIV-D 1.5]
id0113q2266000
1. ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

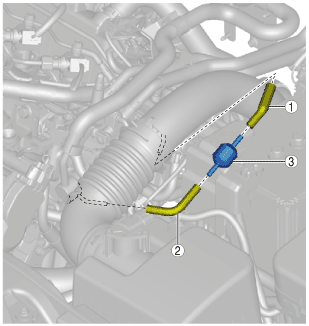

2. ถอดออกตามลำดับดังรูป
am2zzw00012025
|
|
1
|
ท่อสุญญากาศตัวที่ 1
|
|
2
|
ท่อสุญญากาศตัวที่ 2
|
|
3
|
วาล์วกันกลับ
|
3. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
หมายเหตุการถอดท่อสุญญากาศตัวที่ 1
1. ถอดท่อสุญญากาศตัวที่ 1, ท่อสุญญากาศตัวที่ 2 และวาล์วกันกลับออกพร้อมกันทั้งชุด
2. ถอดท่อสุญญากาศตัวที่ 1
หมายเหตุการติดตั้งวาล์วกันกลับ
1. ถอดวาล์วกันกลับออกดังรูป
am2zzw00012026
|
หมายเหตุการติดตั้งท่อสุญญากาศตัวที่ 2
1. ติดตั้งท่อสุญญากาศตัวที่ 2 ดังรูป
ด้านวาล์วกันกลับ
am2zzw00012027
|
ด้านปั๊มสุญญากาศ
am2zzw00012028
|
หมายเหตุการติดตั้งท่อสุญญากาศตัวที่ 1
1. ติดตั้งท่อสุญญากาศตัวที่ 1 ดังรูป
ด้านวาล์วกันกลับ
am2zzw00012029
|
ด้านท่อสุญญากาศ
am2zzw00012030
|
