การเปลี่ยนซีลน้ำมันด้านหน้า [SKYACTIV-D 1.5]

id0110q2800800

คำเตือน
•  เครื่องยนต์ที่ร้อนทำให้เกิดแผลไหม้พุพองได้ ดับเครื่องยนต์และรอให้เครื่องยนต์เย็นลงก่อนที่จะทำการซ่อมบำรุง

1.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าตัวที่ 2)

2.  ถอดแผ่นกันโคลนหน้า (ด้านขวา) (ดู การถอด/ติดตั้งแผ่นกันโคลน)

3.  ถอดสายพานออก (ดู การถอด/ติดตั้งสายพาน [SKYACTIV-D 1.5])

4.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

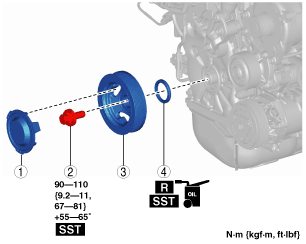

am2zzw00010145

1
ฝาครอบพูลเลย์เพลาข้อเหวี่ยง
(ดู หมายเหตุการติดตั้งฝาครอบพูลเลย์เพลาข้อเหวี่ยง)
2
โบลท์ยึดล็อกพูลเลย์เพลาข้อเหวี่ยง
(ดู หมายเหตุการถอดโบลท์ยึดล็อกพูลเลย์เพลาข้อเหวี่ยง)
(ดู หมายเหตุการติดตั้งโบลท์ยึดล็อกพูลเลย์เพลาข้อเหวี่ยง)
3
พูลเลย์เพลาข้อเหวี่ยง
4
ซีลน้ำมันด้านหน้า
(ดู หมายเหตุการถอดซีลน้ำมันด้านหน้า)
(ดู หมายเหตุการติดตั้งซีลน้ำมันด้านหน้า)


หมายเหตุการถอดโบลท์ยึดล็อกพูลเลย์เพลาข้อเหวี่ยง

ข้อควรระวัง
•  เพื่อป้องกันไม่ให้พูลเลย์เพลาข้อเหวี่ยงได้รับความเสียหาย ให้คลุมพูลเลย์เพลาข้อเหวี่ยงด้วยผ้าสะอาดเพื่อไม่ให้ชิ้นส่วนบาร์ (205-072) ของเครื่องมือพิเศษ (SST) สัมผัสกับพูลเลย์เพลาข้อเหวี่ยง
•  เพื่อป้องกันไม่ให้ฝาครอบด้านหน้าเครื่องยนต์ได้รับความเสียหาย ระวังอย่าให้ส่วนแถบ (49 B011 105) ของเครื่องมือพิเศษ (SST) ติดอยู่ระหว่างพูลเลย์เพลาข้อเหวี่ยงกับฝาครอบด้านหน้าเครื่องยนต์

1.  ยึดพูลเลย์เพลาข้อเหวี่ยงไว้ด้วย เครื่องมือพิเศษ (SST)

am2zzw00010146

2.  ถอดโบลท์ล็อกพูลเลย์เพลาข้อเหวี่ยง


หมายเหตุการถอดซีลน้ำมันด้านหน้าออก

1.  ใช้มีดตัดที่ขอบซีลน้ำมัน

2.  ถอดซีลน้ำมันโดยใช้ไขควงปากแบนที่พันปลายด้วยผ้าสะอาด เพื่อป้องกันไม่ให้ซีลน้ำมันของส่วนที่เลื่อนในเพลาข้อเหวี่ยงได้รับความเสียหาย

am2zzw00010147


หมายเหตุการติดตั้งซีลน้ำมันด้านหน้า

1.  ทาน้ำมันเครื่องที่สะอาดบริเวณด้านในของซีลน้ำมันด้านหน้าอันใหม่

2.  ใช้มือจับซีลน้ำมันด้านหน้าใส่เข้าในฝาครอบด้านหน้าเครื่องยนต์

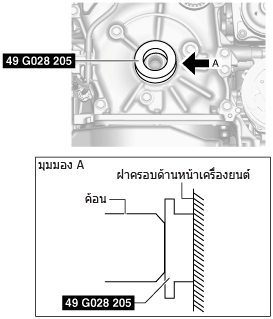

3.  ใช้ เครื่องมือพิเศษ (SST) และค้อนตอกซีลน้ำมันให้เสมอกัน

am2zzw00010148

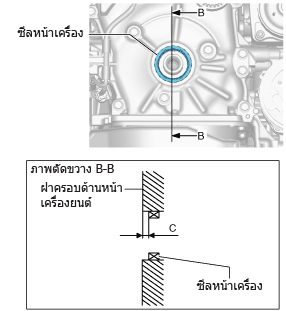

am2zzw00010149

ระยะการกดซีลน้ำมันด้านหน้าลง C
0—1.0 มม. {0—0.039 นิ้ว} จากฝาครอบด้านหน้าของเครื่องยนต์


หมายเหตุการติดตั้งโบลท์ยึดล็อกพูลเลย์เพลาข้อเหวี่ยง

ข้อควรระวัง
•  เพื่อป้องกันไม่ให้พูลเลย์เพลาข้อเหวี่ยงได้รับความเสียหาย ให้คลุมพูลเลย์เพลาข้อเหวี่ยงด้วยผ้าสะอาดเพื่อไม่ให้ชิ้นส่วนบาร์ (205-072) ของเครื่องมือพิเศษ (SST) สัมผัสกับพูลเลย์เพลาข้อเหวี่ยง
•  เพื่อป้องกันไม่ให้ฝาครอบด้านหน้าเครื่องยนต์ได้รับความเสียหาย ระวังอย่าให้ส่วนแถบ (49 B011 105) ของเครื่องมือพิเศษ (SST) ติดอยู่ระหว่างพูลเลย์เพลาข้อเหวี่ยงกับฝาครอบด้านหน้าเครื่องยนต์

1.  ยึดพูลเลย์เพลาข้อเหวี่ยงไว้ด้วย เครื่องมือพิเศษ (SST)

am2zzw00010146

2.  ขันโบลท์ยึดล็อกพูลเลย์เพลาข้อเหวี่ยงตามลำดับ 2 ขั้นตอนดังนี้

ค่าแรงขัน
ขั้นตอนที่ 1: 90—110 N·m {9.2—11 kgf·m, 67—81 ft·lbf}
ขั้นตอนที่ 2: 55—65°


หมายเหตุการติดตั้งฝาครอบพูลเลย์เพลาข้อเหวี่ยง

1.  จัดเครื่องหมายปรับแนวพูลเลย์เพลาข้อเหวี่ยงให้อยู่ระหว่างส่วนปรับแนวที่ยื่นออกมาทั้งสองของฝาครอบพูลเลย์เพลาข้อเหวี่ยง

am2zzw00010150

หมายเหตุ
•  ส่วนปรับแนวที่ยื่นออกมามีทั้งหมด 3 ตำแหน่ง แต่อย่างไรก็ตาม ท่านสามารถใช้ส่วนปรับแนวที่ยื่นออกมาส่วนใดก็ได้ในการปรับแนว

2.  กดฝาครอบพูลเลย์เพลาข้อเหวี่ยงและติดตั้งขาล็อกของฝาครอบพูลเลย์เข้ากับร่องพูลเลย์

am2zzw00010151
