ตำแหน่งขึ้นแม่แรง, ลิฟท์ยกรถ (รองรับ 2 จุด) และตำแหน่งขาตั้งรับรถ (แร็กแข็ง)

id000000800500

ตำแหน่งขึ้นแม่แรง

คำเตือน

•  การยกรถยนต์โดยใช้แม่แรงผิดวิธีจะทำให้เกิดอันตราย รถอาจเลื่อนตกจากแม่แรง และเป็นเหตุให้ได้รับบาดเจ็บรุนแรงได้ ต้องใช้เฉพาะตำแหน่งขึ้นแม่แรงด้านหน้าและด้านหลังที่ถูกต้องและหนุนล้อไว้

ข้อควรระวัง

•  ใช้ขาตั้งรับรถในการรองรับรถที่ยกรถขึ้นแล้ว

หมายเหตุ

•  เพื่อป้องกันการกีดขวางกันระหว่างตัวแม่แรงกับกันชนหน้าเมื่อสอดตัวแม่แรงเข้าไป ให้ใช้แม่แรงแบบพื้นต่ำ (แม่แรงตะเข้)

5HB

am2zzw00011257

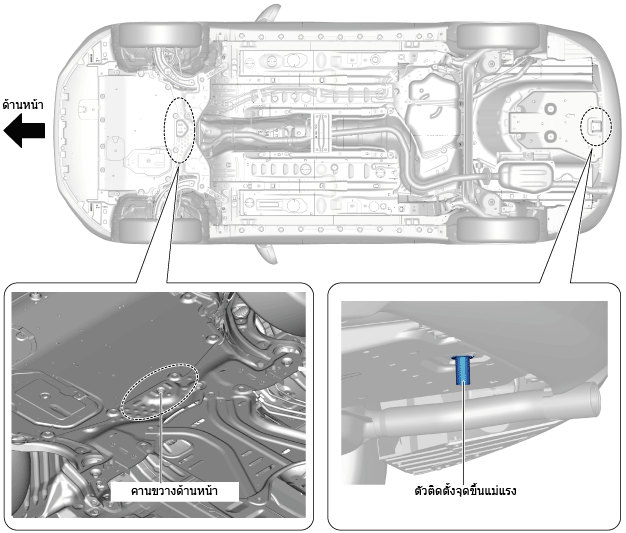

4SD

am2zzw00011258

ตำแหน่งติดตั้งตัวติดตั้งจุดขึ้นแม่แรง (4SD)

คำเตือน

•  ถ้ายกรถขึ้นโดยใช้ตัวติดตั้งจุดขึ้นแม่แรงที่ติดตั้งไม่เข้าที่ ตัวติดตั้งจุดขึ้นแม่แรงอาจเลื่อนออก ทำให้รถตกลงมา ก่อนยกรถขึ้น ให้ตรวจสอบว่าได้ติดตั้งตัวติดตั้งจุดขึ้นแม่แรงเข้าที่ดีแล้ว

1.  นำตัวติดตั้งจุดขึ้นแม่แรงออกจากช่องเก็บของในฝากระโปรงท้าย

am2zzw00011259

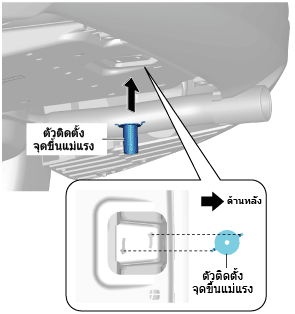

2.  เสียบตัวติดตั้งจุดขึ้นแม่แรงเข้าไปในรูสำหรับติดตั้งดังแสดงในภาพ

am2zzw00011260

3.  หมุนตัวติดตั้งจุดขึ้นแม่แรงตามเข็มนาฬิกาจนกระทั่งล็อกเข้าที่

am2zzw00011261

ตำแหน่งยกรถโดยใช้ลิฟต์ยก

คำเตือน

•  การยกรถยนต์เป็นงานที่อันตราย รถอาจเลื่อนตกจากลิฟท์ยก ทำให้มีผู้ได้รับบาดเจ็บสาหัสและ/หรือทำให้รถได้รับความเสียหาย ตรวจสอบให้แน่ใจว่าตัวรถอยู่ในแนวขนานกับลิฟท์ยกโดยการปรับความสูงของตัวรองรับที่ส่วนปลายแกนลิฟท์ยก

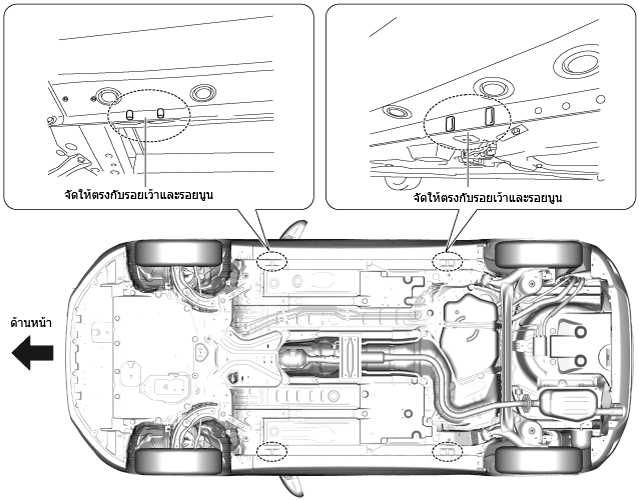

ด้านหน้าและด้านหลัง

•  ขอบประตูทั้งสองด้านของตัวรถ

am2zzw00011262
