วิธีการใช้งานคู่มือนี้

id000000800100

หัวข้อต่างๆ

―  การถอด/ติดตั้ง

―  การถอดแยก/ประกอบ

―  การเปลี่ยน

―  การตรวจสอบ

―  การปรับ

ข้อความแนะนำ

คำเตือน

―  คำเตือน จะแสดงถึงสถานการณ์ที่อาจเป็นเหตุให้เกิดการบาดเจ็บรุนแรงหรือเสียชีวิตได้ ถ้าไม่ปฏิบัติตามคำเตือน

ข้อควรระวัง

―  ข้อควรระวัง จะแสดงถึงสถานการณ์ที่ทำให้เกิดความเสียหายต่อรถยนต์หรือชิ้นส่วนได้ถ้าไม่ปฏิบัติตามข้อควรระวัง

หมายเหตุ

―  หมายเหตุ ให้ข้อมูลเพิ่มเติมซึ่งช่วยให้ท่านสามารถดำเนินการตามขั้นตอนได้อย่างสมบูรณ์

ข้อมูลทางเทคนิค

―  เป็นค่าที่แสดงช่วงของค่าที่อนุญาตให้ใช้งานได้เมื่อทำการตรวจสอบหรือปรับตั้ง

ค่ากำหนดสูงสุดและต่ำสุด

―  เป็นค่าที่แสดงค่าจำกัดสูงสุดและต่ำสุดซึ่งไม่ควรให้ค่าในการตรวจสอบหรือปรับตั้งเกินจากค่านี้

สัญลักษณ์

สัญลักษณ์	ความหมาย	ประเภท
	ทาน้ำมัน	น้ำมันเครื่องหรือน้ำมันเกียร์ใหม่ที่เหมาะสม
	ทาน้ำมันเบรก	น้ำมันเบรกใหม่ที่เหมาะสม
	ทาน้ำมันเกียร์อัตโนมัติ	ทาน้ำมันเกียร์อัตโนมัติใหม่ที่เหมาะสม
	ทาน้ำมันเกียร์อัตโนมัติซีวีที	ทาน้ำมันเกียร์อัตโนมัติซีวีทีใหม่ที่เหมาะสม
	ทาจาระบี	จาระบีที่เหมาะสม
	ทาสารกันรั่ว	สารกันรั่วที่เหมาะสม
	ทาปิโตรเลียมเจล	ปิโตรเลียมเจลที่เหมาะสม
	ชิ้นส่วนที่เปลี่ยน	โอริง, แหวนรอง ฯลฯ
	ใช้เครื่องมือพิเศษ (SST) หรือวัสดุที่คล้ายกัน	เครื่องมือที่เหมาะสม

ขั้นตอนการซ่อมบำรุง

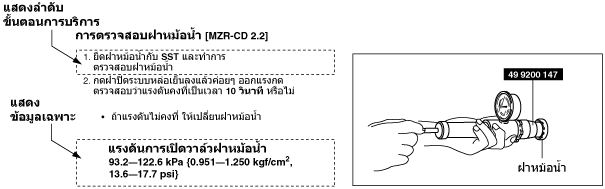

การตรวจสอบ, การปรับตั้ง

•  การตรวจสอบและการปรับตั้งแบ่งเป็นหลายขั้นตอน โดยจะมีการอธิบายและมีภาพประกอบในจุดสำคัญต่างๆ ที่เกี่ยวกับตำแหน่งและส่วนประกอบของขั้นตอนต่างๆ

am6zzw00008902

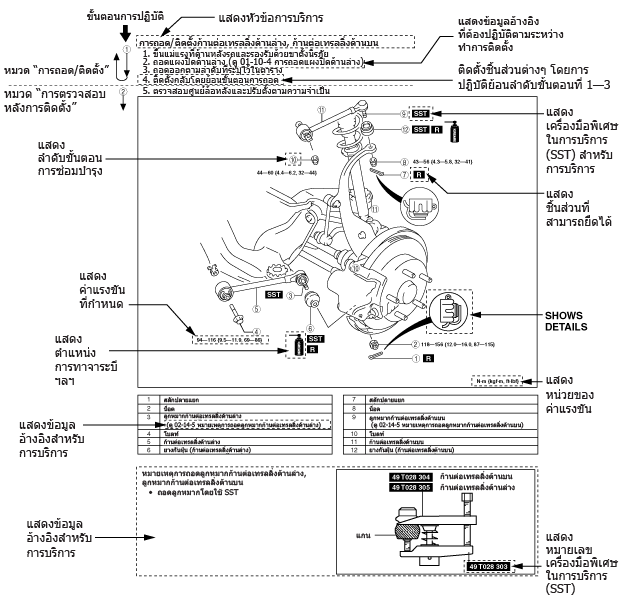

ลำดับการซ่อมบำรุง

1.  การดำเนินการซ่อมแซมส่วนใหญ่มักเริ่มจากการแสดงภาพแสดงโครงสร้าง ซึ่งจะแสดงส่วนประกอบ วิธีการประกอบชิ้นส่วนต่างๆ เข้าด้วยกัน และอธิบายการตรวจดูส่วนประกอบด้วยสายตา เฉพาะขั้นตอนการถอด/ติดตั้งเท่านั้นที่มีขั้นตอนเขียนบรรยายไว้ ซึ่งท่านจำเป็นต้องปฏิบัติตามอย่างเป็นระบบ

2.  ชิ้นส่วนที่สามารถยืดได้ ค่าแรงขัน และสัญลักษณ์สำหรับน้ำมัน จาระบี และสารกันรั่วจะแสดงในภาพแสดงโครงสร้าง รวมถึงแสดงสัญลักษณ์ของชิ้นส่วนที่ต้องใช้เครื่องมือพิเศษในการซ่อมหรือเครื่องมือลักษณะใกล้เคียง

3.  ขั้นตอนจะแสดงตามลำดับหมายเลขและชิ้นส่วนหลักในขั้นตอนดังกล่าวจะแสดงในภาพประกอบพร้อมหมายเลขกำกับไว้ บางขั้นตอนอาจมีข้อมูลสำคัญหรือข้อมูลเพิ่มเติมอยู่ด้วย โปรดดูข้อมูลดังกล่าวเมื่อทำการซ่อมชิ้นส่วนที่เกี่ยวข้อง

am6zzw00008903

ขั้นตอนการแก้ไขปัญหา

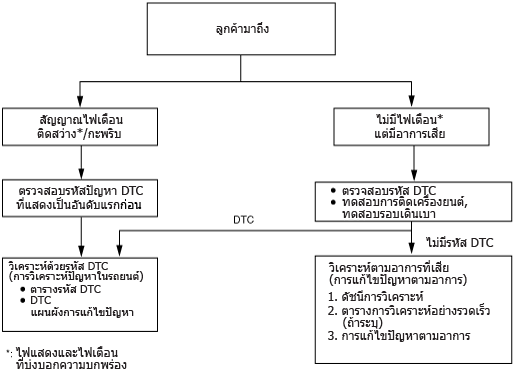

แผนผังการแก้ไขปัญหาเบื้องต้น

am6zzw00008904

แผนผังการแก้ไขปัญหาจากรหัส DTC (วิเคราะห์ปัญหาในรถยนต์)

•  รหัสวิเคราะห์ปัญหา (DTC) เป็นข้อมูลสำคัญในการซ่อมแซมอาการผิดปกติที่จำลองได้ยาก ตรวจวิเคราะห์รหัส DTC เพื่อวิเคราะห์อาการผิดปกติอย่างรวดเร็วและถูกต้อง

•  จะใช้ฟังก์ชันการวิเคราะห์ปัญหาในรถยนต์ขณะตรวจสอบ เมื่อปรากฏรหัส DTC ระบุสาเหตุอาการผิดปกติ ตรวจวิเคราะห์ต่อไปตามรายการที่แสดงในฟังก์ชันการวิเคราะห์ปัญหาในรถยนต์

ดัชนีการวิเคราะห์ปัญหา

•  ดัชนีการวิเคราะห์แสดงรายการอาการของความบกพร่องที่เฉพาะเจาะจง เลือกอาการที่เกี่ยวข้องกับความผิดปกติหรือมีส่วนใกล้เคียงที่สุด

ตารางการวิเคราะห์อย่างรวดเร็ว (ถ้าระบุ)

•  ตารางการวิเคราะห์อย่างรวดเร็วแสดงขั้นตอนการตรวจสอบและวิเคราะห์ที่จะใช้ซึ่งเกี่ยวข้องกับสาเหตุของความบกพร่อง

การแก้ไขปัญหาตามอาการ

•  การแก้ไขปัญหาตามอาการจะกำหนดตำแหน่งของความบกพร่องอย่างรวดเร็วตามประเภทของอาการเสีย

ขั้นตอนการใช้งาน

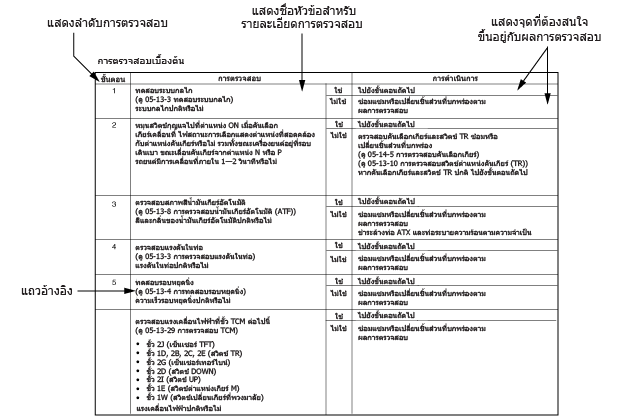

ใช้การตรวจสอบเบื้องต้น (ระบบเกียร์/เกียร์ขับเคลื่อนล้อหน้า)

•  ดำเนินการขั้นตอนการตรวจสอบเบื้องต้นก่อนการแก้ไขปัญหาตามอาการ

•  ดำเนินการแต่ละขั้นตอนตามลำดับที่แสดง

•  ช่องอ้างอิงแสดงรายการตำแหน่งของขั้นตอนโดยละเอียดสำหรับการตรวจสอบเบื้องต้นแต่ละขั้นตอน

•  แม้ว่าการตรวจสอบและการปรับตั้งจะดำเนินการตามขั้นตอนในช่องอ้างอิง หากค้นพบสาเหตุของความผิดปกติระหว่างการตรวจสอบเบื้องต้น ให้ดำเนินการตามขั้นตอนที่ระบุในช่องการดำเนินการต่อไป

am6zzw00008905

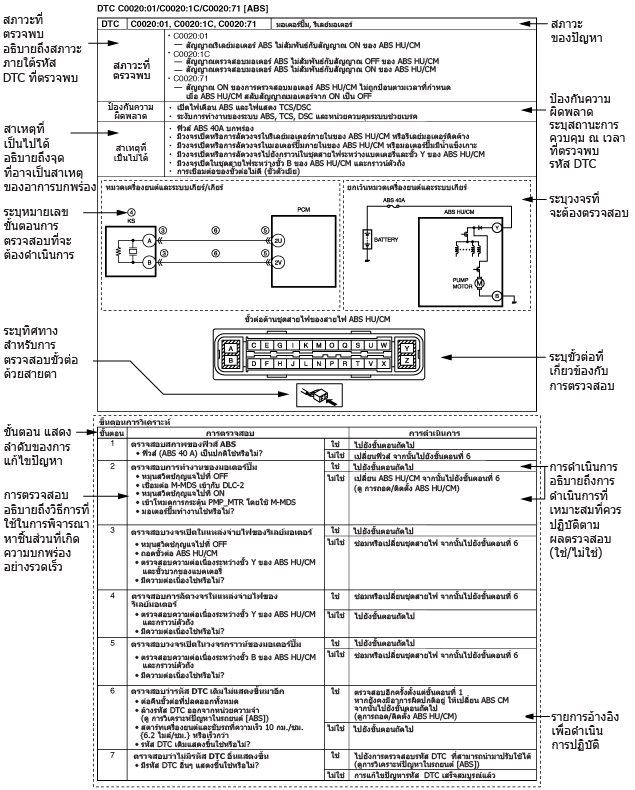

ใช้แผนผังการแก้ไขปัญหาจากรหัส DTC

•  แผนผังการแก้ไขปัญหาจากรหัส DTC แสดงขั้นตอนการวิเคราะห์ วิธีการตรวจสอบ และการดำเนินการที่เหมาะสมสำหรับรหัส DTC แต่ละตัว

am6zzw00008906

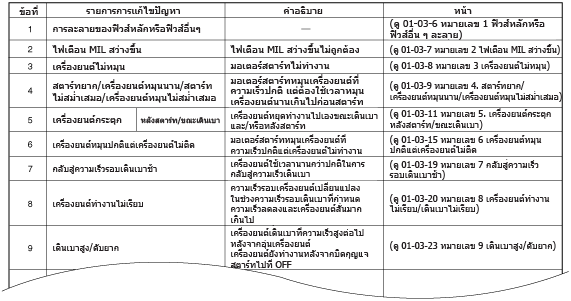

การใช้ดัชนีการวิเคราะห์

•  อาการบกพร่องจะแสดงอยู่ในดัชนีการวิเคราะห์ในหัวข้อการแก้ไขปัญหาตามอาการ

•  สามารถเลือกอาการบกพร่องที่แท้จริงโดยดูจากดัชนีได้

•  ตรวจสอบอาการบกพร่องอย่างถูกต้องตาม “คำอธิบาย”

am6zzw00008907

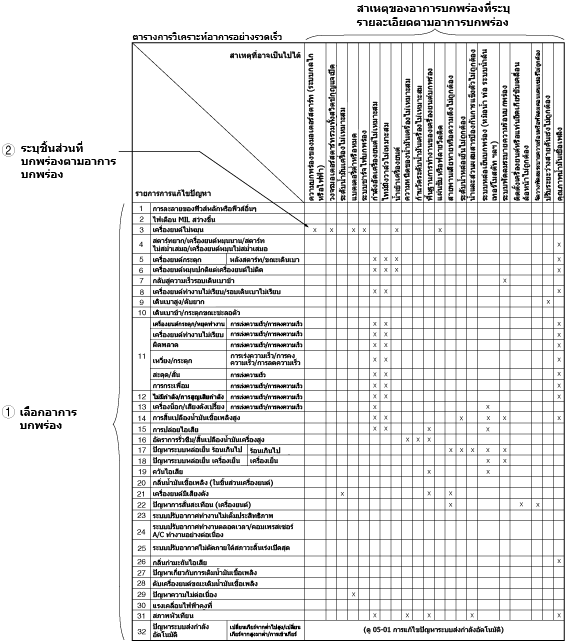

การใช้ตารางวิเคราะห์ปัญหาอย่างรวดเร็ว

•  สามารถเข้าใจสาเหตุที่เกี่ยวข้องกับอาการผิดปกติได้

•  ระบุความเกี่ยวข้องกันระหว่างอาการบกพร่องและสาเหตุ

•  สามารถตรวจหาความเกี่ยวข้องระหว่างอาการบกพร่องและสาเหตุได้อย่างรวดเร็ว และถ้าเกิดอาการบกพร่องหลายอย่าง จะสามารถระบุบริเวณที่เป็นสาเหตุร่วมของการเกิดอาการผิดปกติเหล่านั้นได้

•  สามารถเลือกขั้นตอนการตรวจสอบที่มีประสิทธิภาพเพื่อหาสาเหตุของอาการผิดปกติจากอาการบกพร่องต่างๆ ได้โดยใช้ตารางขั้นตอนการตรวจสอบ

am6zzw00011902

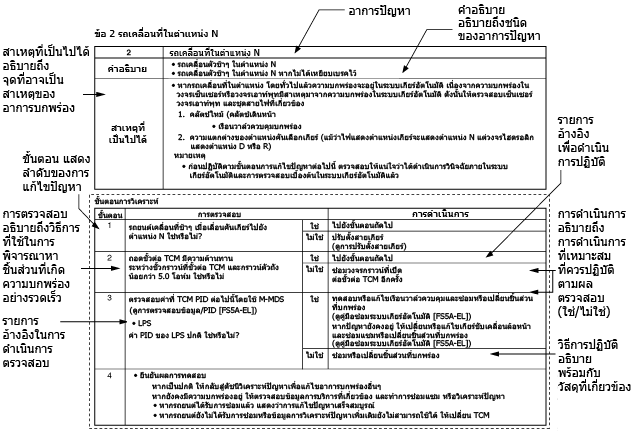

การใช้วิธีการแก้ไขปัญหาตามอาการ

•  หาชิ้นส่วนที่ทำงานผิดปกติได้อย่างรวดเร็วและถูกต้องตามอาการบกพร่องแต่ละอย่าง

•  หลังการซ่อมแซม ให้ตรวจสอบว่าอาการบกพร่องดังกล่าวไม่เหลืออยู่แล้ว

•  มีขั้นตอนการแก้ไขปัญหาและการดำเนินการสำหรับชิ้นส่วนที่ทำงานผิดปกติแต่ละชิ้น

•  โดยมีโครงสร้างแบบเป็นขั้นตอนเพื่อตรวจสอบอาการบกพร่องอย่างรวดเร็วและถูกต้อง

am6zzw00008909
